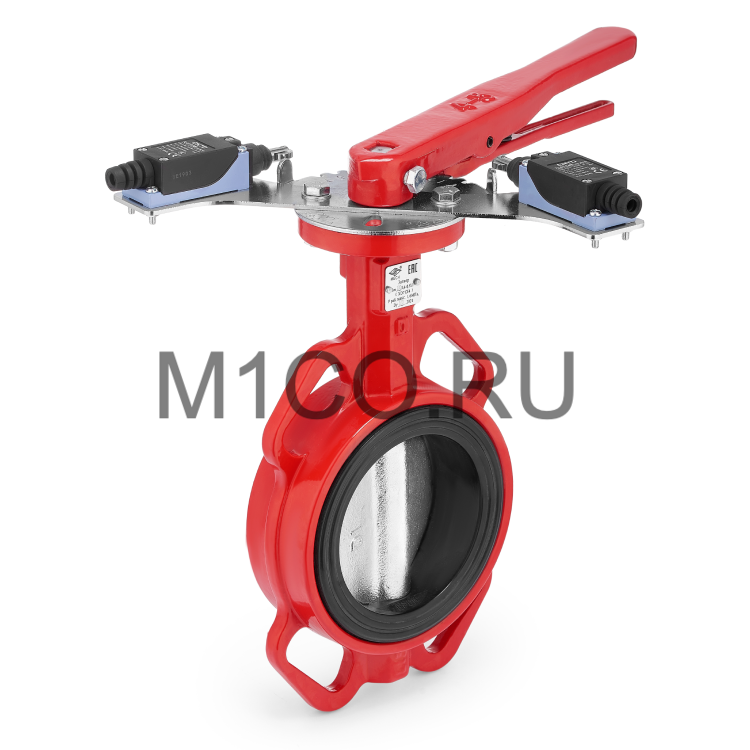

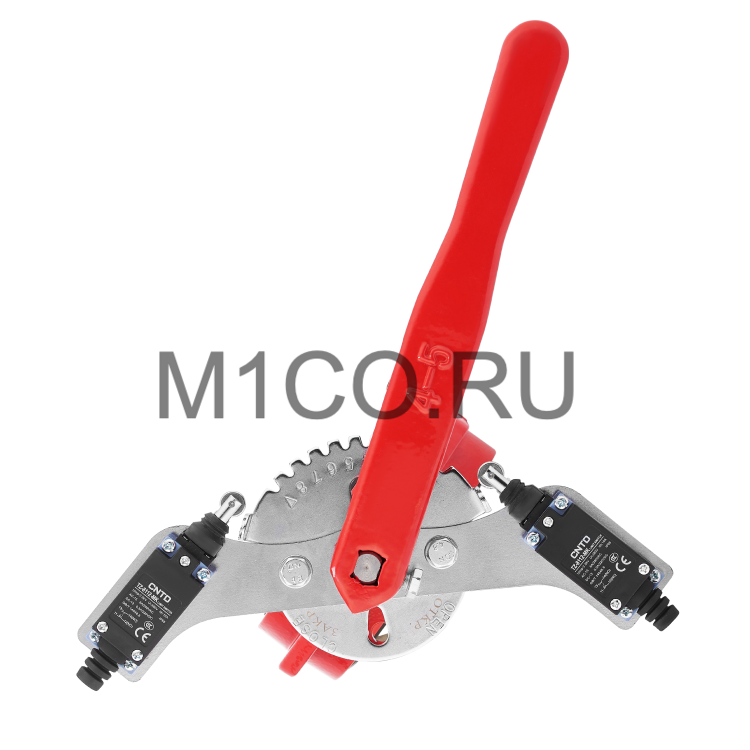

Затвор дисковый межфланцевый MECH XD71X4, Ду50 с рукояткой, с двумя концевыми выключателями, PN16, цвет: красный

Затворы дисковые, поворотные, межфланцевые модели- «XD71X4» (условное обозначение по ГОСТ Р 51052-2002- Затвор Зт 50-300/1,6-Ф.У3.1-«XD71X4») с концевыми выключателями (для индикации состояния клапана открыто-закрыто) применяются в системах пожаротушения, тепло-водоснабжения в качестве надёжного запорно-регулирующего устройства, не требующего специального обслуживания.

Затворы модели- «XD71X4» поставляются производителем с ручным управлением (тип управления – рычаг) и являются условно полнопроходным запорным элементом с возможностью первичного регулирования. Рабочее положение затвора на трубопроводе типа- «У».
Присоединение к трубопроводу - межфланцевое. Монтаж затворов производится с воротниковыми фланцами (ГОСТ 12821-80). Монтаж затворов с плоскими фланцами запрещен. Для увеличения срока службы и уменьшения износа седлового уплотнения затворы больших диаметров рекомендуется устанавливать в горизонтальном положении штока.

В затворах корпус выполнен из ковкого чугуна и окрашен долговечным полимерным составом красного цвета.
Седловое уплотнение - EPDM (полимер этилен пропилен диен каучук) промаркировано на каждом изделии.   Также уплотнения могут производиться по запросу из других полимеров (нитрил NBR, силикон)
Рабочая среда для затворов: вода, вода со смачивателем и пенообразователем - в системах пожаротушения, морская вода, вода в системах холодного и горячего водоснабжения, питьевая вода.
Рабочая температура: от -10 до +40 °С.
Минимальное рабочее гидравлическое давление – 0 МПа. Максимальное рабочее гидравлическое давление: 1,6 МПа.
Класс герметичности: А.

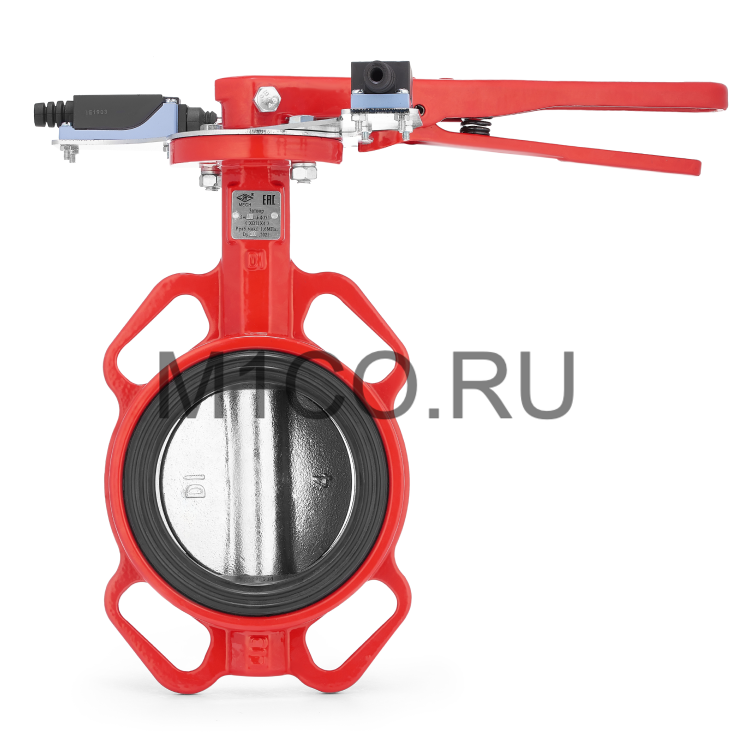

Внешний вид затворов с указанием основных размеров и спецификация материалов указаны ниже.

	Спецификация материалов
	Деталь			Материал
	1. Корпус			Ковкий чугун
	2. Манжета			EPDM
	3. Диск			Хромированный чугун
	4. Шток			Нерж. сталь
	5. О-образное кольцо			NBR
	6. Втулка			Нейлон 1010
	7. Болт с гайкой			Нерж. сталь
	8. Рукоятка			Ковкий чугун
	9. Концевой выключатель			Пластик
	10. Пластина			Нерж. сталь
	Габаритные размеры и масса затвора Модели – XD71X4
	Ду/Дюйм	А*, мм	В*, мм	V*, мм	C*, мм	фD1 min*, мм	L*, мм	фD1*, мм	Масса, не более, кг
	50/2"	140,5	64,5	32	43	50,5	267	125	3,72
	65/21/2"	153,0	72,0	32	46	65,6	267	145	4,19
	80/3"	187,5	86,0	32	46	80,8	267	160	4,52
	100/4"	176,0	100,0	32	52	101,1	267	180	5,55
	125/5"	191,0	112,0	32	56	126,2	267	210	6,66
	150/6"	202,5	128,0	32	56	151,5	267	240	8,46
	200/8"	243,5	162,0	45	60	202,1	356	295	14,0
	250/10"	273,0	194,0	45	68	252,5	490	355	19,88
	300/12"	311,0	223,0	45	78	303,3	490	410	29,95

*Предельное отклонение габаритных размеров и массы: ± 5 %.
