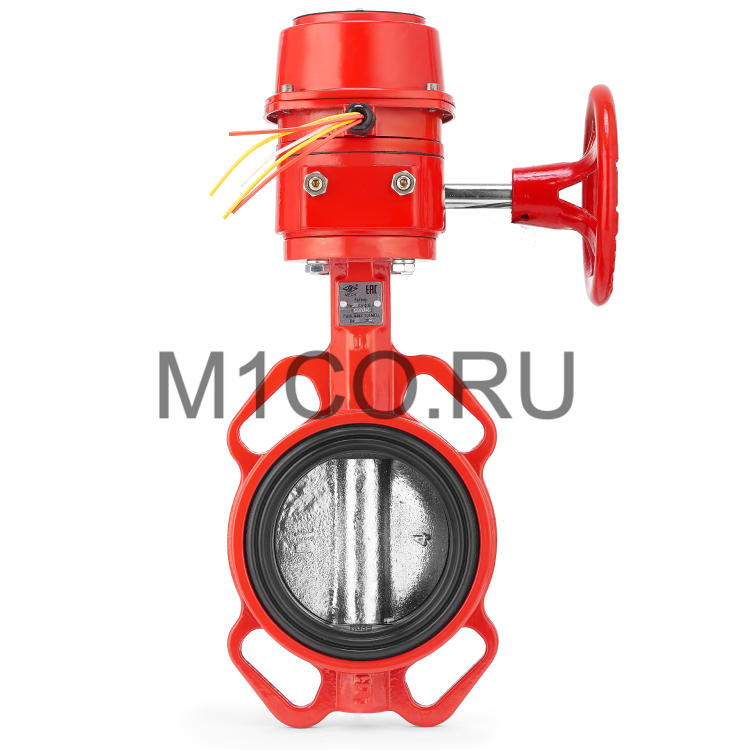

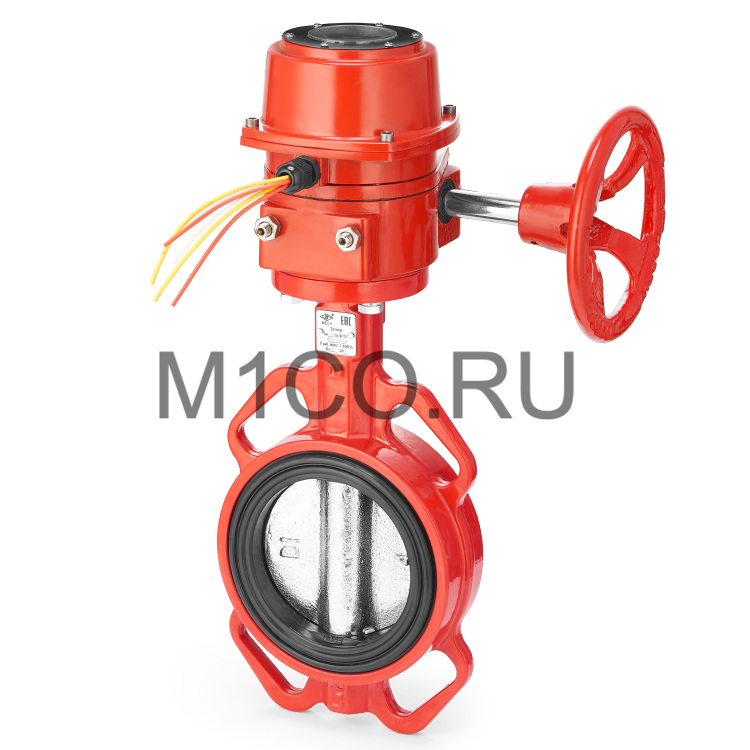

Затвор дисковый межфланцевый MECH XD371X46, Ду125 с редуктором, с двумя концевыми выключателями, PN16, цвет: красный

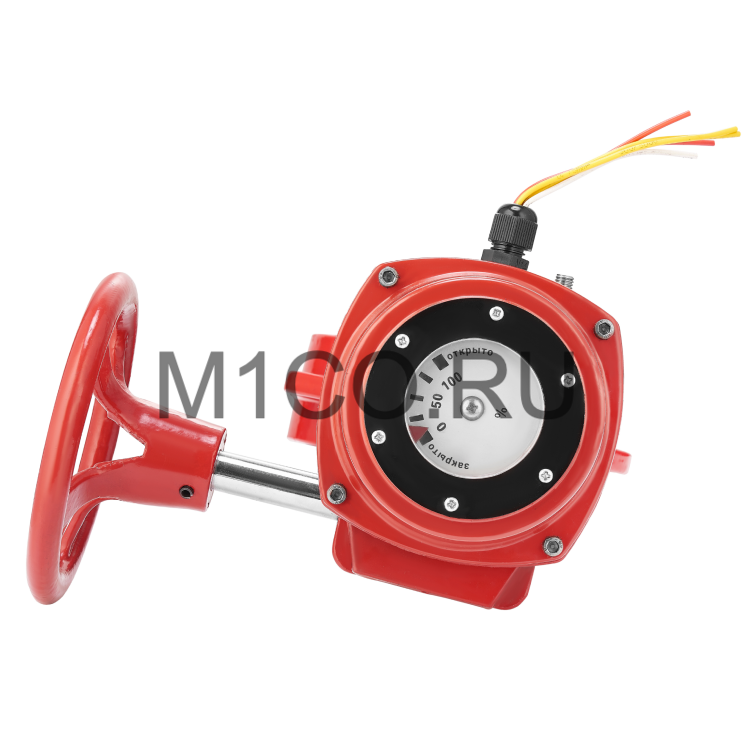

Затворы модели- «XD371X46» поставляются производителем с   механическим редуктором (тип управления маховик-руль) и являются условно полнопроходным запорным элементом с возможностью первичного регулирования. Рабочее положение затвора на трубопроводе типа- «У».
Присоединение к трубопроводу - межфланцевое. Монтаж затворов производится с воротниковыми фланцами (ГОСТ 12821-80). Монтаж затворов с плоскими фланцами запрещен. Для увеличения срока службы и уменьшения износа седлового уплотнения затворы больших диаметров рекомендуется устанавливать в горизонтальном положении штока.

В затворах корпус выполнен из ковкого чугуна и окрашен долговечным полимерным составом красного цвета.
Седловое уплотнение - EPDM (полимер этилен пропилен диен каучук) промаркировано на каждом изделии.   Также уплотнения могут производиться по запросу из других полимеров (нитрил NBR, силикон)
Рабочая среда для затворов: вода, вода со смачивателем и пенообразователем - в системах пожаротушения, морская вода, вода в системах холодного и горячего водоснабжения, питьевая вода.
Рабочая температура: от -10 до +40 °С.
Минимальное рабочее гидравлическое давление – 0 МПа. Максимальное рабочее гидравлическое давление: 1,6 МПа.
Класс герметичности: А.

Внешний вид затворов с указанием основных размеров и спецификация материалов указаны ниже.

	Спецификация материалов
	Деталь			Материал
	1. Корпус			Ковкий чугун
	2. Манжета			EPDM
	3. Диск			Хромированный чугун
	4. Шток			Нерж. сталь
	5. О-образное кольцо			NBR
	6. Втулка			Нейлон 1010
	Габаритные размеры и масса затвора Модели – XD371X46
	Ду/Дюйм	А*, мм	В*, мм	D*, мм	C*, мм	фD1 min*, мм	F*, мм	Масса, не более, кг
	50/2"	135,0	60,0	135,0	43	50,5	200	5,77
	65/21/2"	145,0	70,0	135,0	46	65,6	200	6,24
	80/3"	175,0	100,0	135,0	46	80,8	200	6,57
	100/4"	185,0	105,0	135,0	52	101,1	200	7,6
	125/5"	190,0	110,0	135,0	56	126,2	200	8,71
	150/6"	202,5	125,0	135,0	56	151,5	215	10,52
	200/8"	240,0	160,0	145,0	60	202,1	250	15,73
	250/10"	273,0	194,0	130,0	68	252,5	250	21,1
	300/12"	300,0	220,0	160,0	78	303,3	280	30,82

*Предельное отклонение габаритных размеров и массы: ± 5 %.

Вероятность безотказной работы дежурном режиме не менее 0,99 за время работы не менее 2000 ч.
Назначенный срок службы, не менее: 10 лет.
Условное обозначение затворов по ГОСТ Р 51052-2002: Затвор Зт 50-350/1,6-Ф.У3.1- «XD371X46», где:
- Зт- затвор;
- 50 (65- 350) – диаметр условный, мм;
- 1.6- давление, максимальное рабочее МПа;
- Ф- фланцевое соединение с арматурой;
- У-климатическое исполнение по ГОСТ15150;
- 3.1 – категория размещения по ГОСТ15150;
- «XD371X46» - условное наименование (модель) по ТД.
