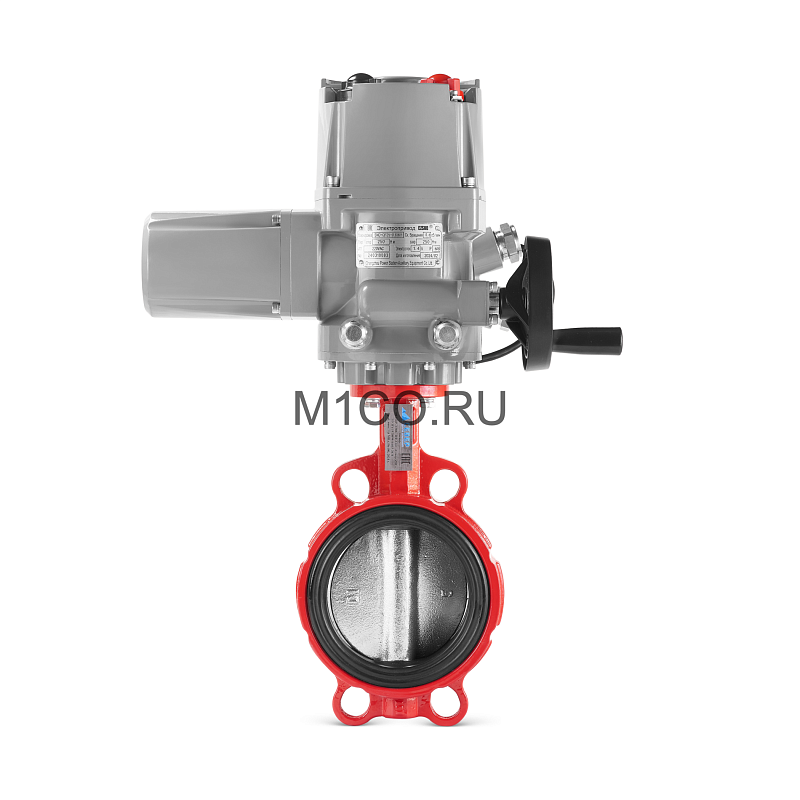

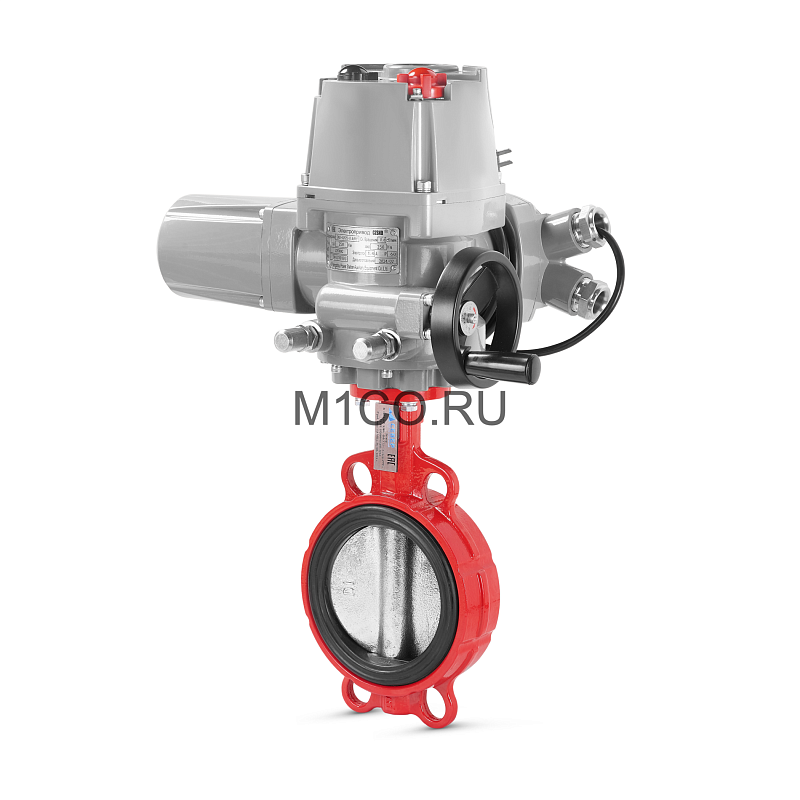

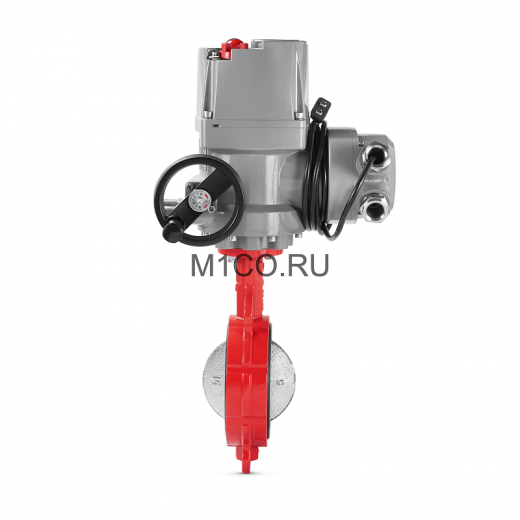

Затвор дисковый межфланцевый Север-ZTE, Ду50 с электроприводом PN16, цвет: красный

Затворы с электроприводом, модели - «Север-ZTE» - (далее-затворы) применяются в системах пожаротушения в качестве надёжного запорно-регулирующего устройства, не требующего специального обслуживания.
Затворы поставляются производителем с  ручным  (через маховик) и электрическим (через  электропривод) управлением. Затворы  являются условно полнопроходным запорным элементом с возможностью первичного регулирования. Рабочее положение затвора на трубопроводе универсальное  типа- «У».
Присоединение к трубопроводу - фланцевое. Монтаж  затворов производится с воротниковыми фланцами по ГОСТ 12821-80. Монтаж затворов с плоскими фланцами запрещен.
Основные технические характеристики затвора представлены ниже.

Наименование параметра	Значение
Давление минимальное рабочее, МПа	0
Давление максимальное гидравлическое, МПа , не менее	1,6
Давление максимальное пневматическое, МПа, не менее	0,6±0,3
Класс герметичности
Рабочая среда для затворов в системах пожаротушения:	вода, вода со смачивателем и пенообразователем
Температурный диапазон эксплуатации, °С	от +4 до +40
Напряжение питания сети переменного тока, В	220
Потребляемая мощность , кВт	0,31
Диаметр условного прохода, мм	50, 65, 80, 100, 125,150,  200, 250, 300
Время открытия/закрытия, с	22
Ресурс срабатывания, циклов, не менее	500
Вероятность безотказной работы затвора в дежурном режиме за время работы не менее 2000 ч., не менее	0,99
Назначенный срок службы, лет	10
Тип соединения	межфланцевый

В затворах корпус выполнен из ковкого чугуна и окрашен долговечным полимерным составом красного цвета по RAL 3020.
Общий  вид затворов  с указанием основных составных элементов, основные габаритные  размеры указаны ниже.



1-  Корпус; 2- Манжета; 3-Диск; 4-Маховик электропривода; 5-Электропривод; 6- Гермовводы

Ду/Дюйм	А*, мм	В*,мм	Н*, мм	C*, мм	фD min*, мм	Масса, не более, кг
50/2"	333	361,5	443	43	50,5	18,9
65/21/2"	333	361,5	463	46	65,6	19,33
80/3"	333	361,5	511,5	46	80,8	20,0
100/4"	333	361,5	514	52	101,1	20,5
125/5"	333	361,5	541	56	126,2	23,6
150/6"	333	361,5	568,5	56	151,5	25,9
200/8"	333	361,5	643,5	60	202,1	29,6
250/10"	333	361,5	705	68	252,5	39,6
300/12"	333	361,5	772	78	303,3	49,5

*Предельное отклонение габаритных размеров и массы: ± 5 %.

Условное обозначение затворов по ТУ BY 192009910.003-2024:
- Затвор Зт 50-300/1,6(Р, Э220)-Ф.У3.1-«Север-ZTE» ТУ BY 192009910.003-2024
- 50 (65- 300) – диаметр условный, мм;
- 1.6- давление, максимальное рабочее МПа;
- (Р, Э220)- привод ручной и электрический на напряжение 220 В переменного тока;
- Ф- фланцевое соединение с арматурой;
- У-климатическое исполнение по ГОСТ15150;
- 3.1 – категория размещения по ГОСТ15150;
- «Север-ZTE»  - условное наименование (модель) по ТД;
-  ТУ BY 192009910.003-2024- обозначение технических условий.
