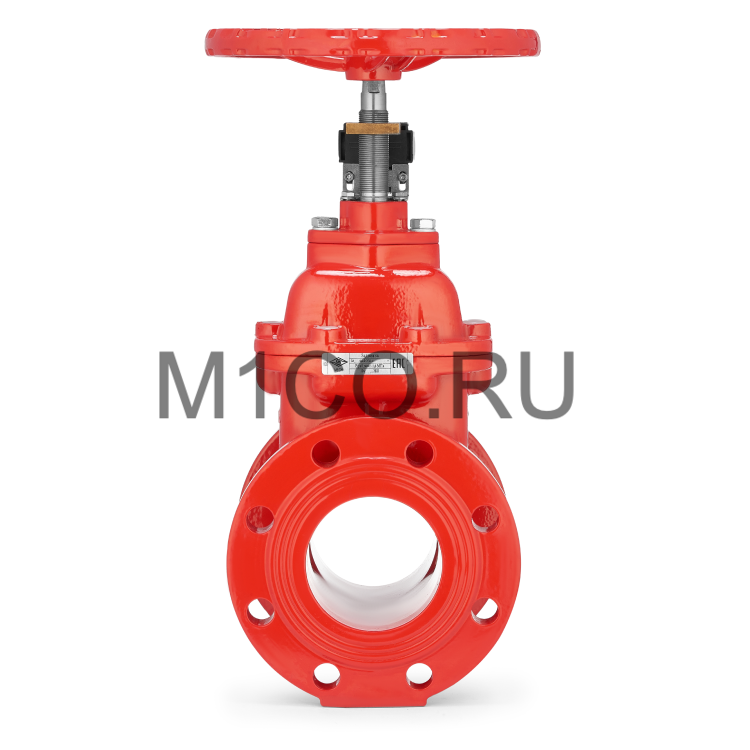

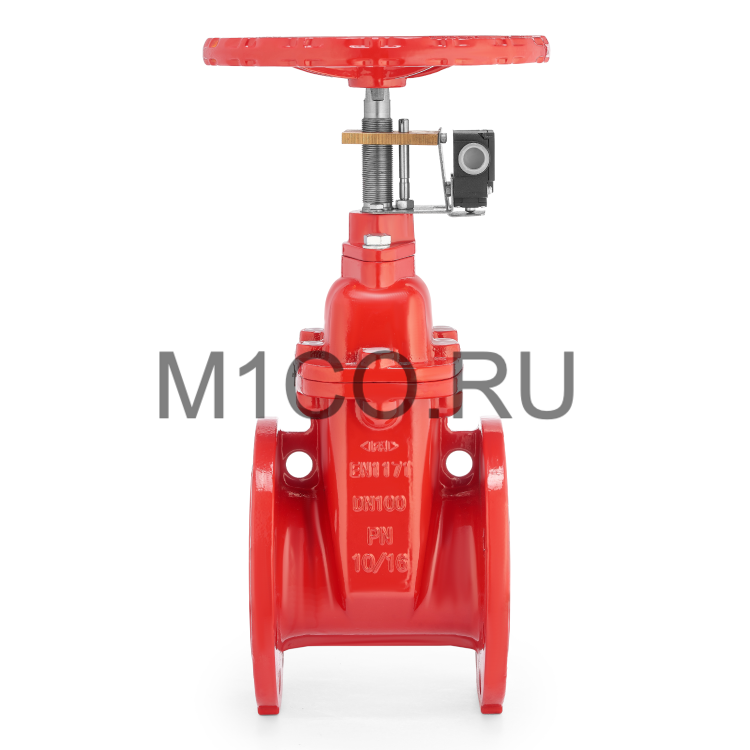

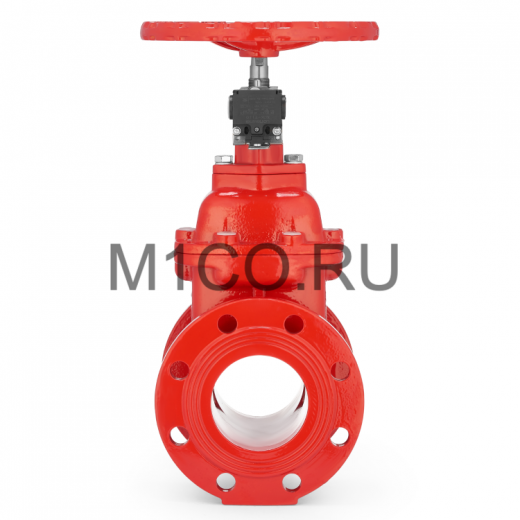

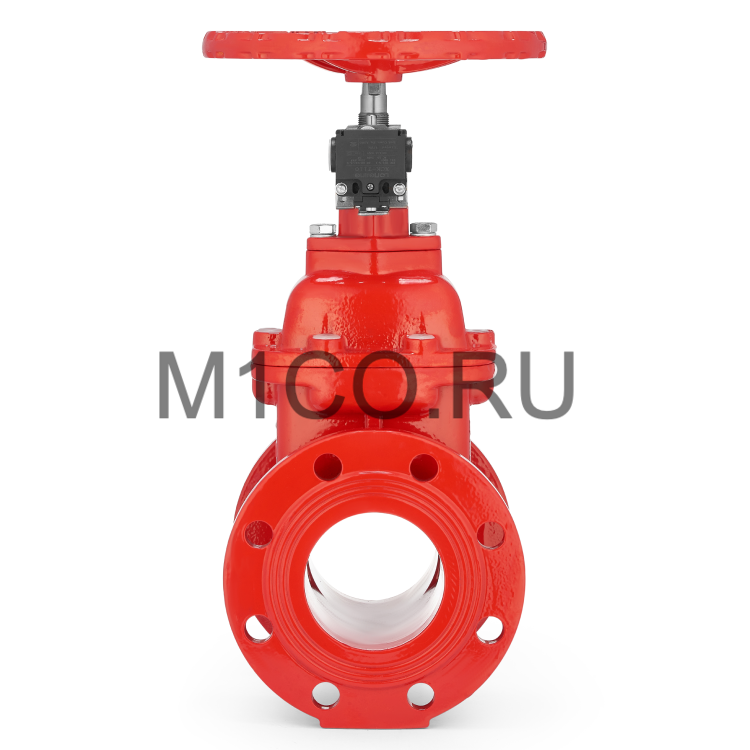

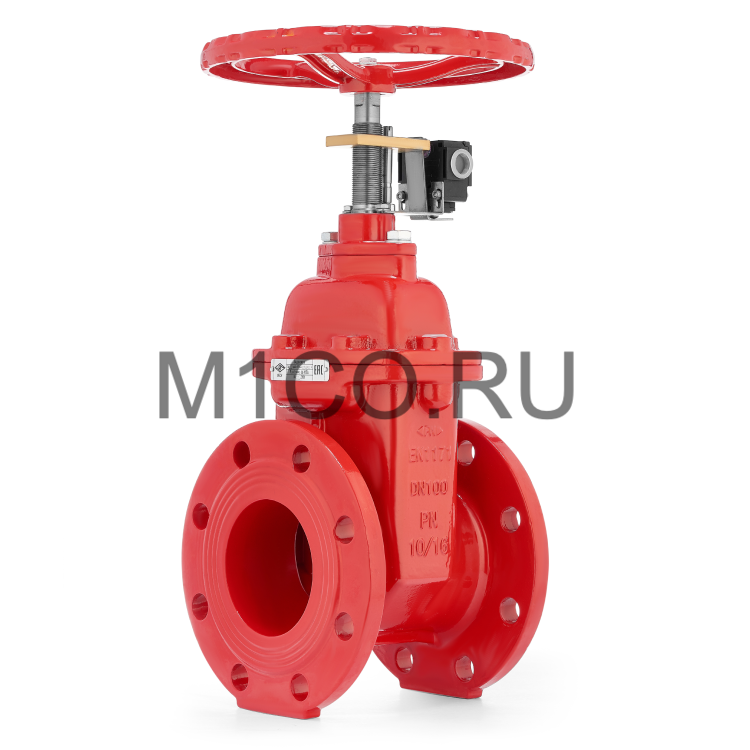

Задвижка клиновая фланцевая MECH XZ45X, Ду150 с одним концевым выключателем PN16, цвет: красный

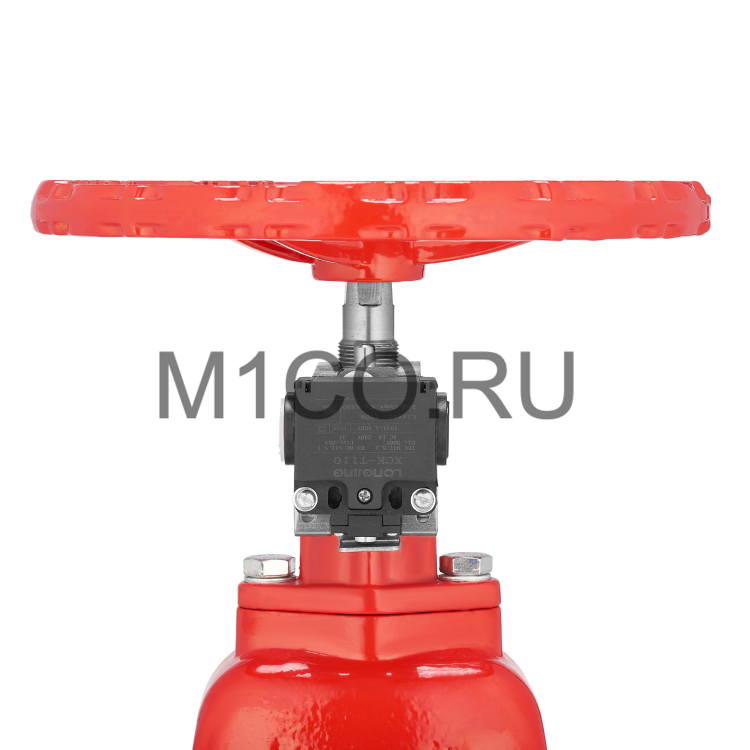

Задвижки с обрезиненным клином, фланцевые, красные модели -«XZ45X» (условное обозначение по ГОСТ Р 51052-2002-Зд 50-400/1,6-Ф.У3.1-«XZ45X») (далее –задвижки) с концевым выключателем (для индикации состояния клапана открыто-закрыто).
Возможна комплектация вторым концевым выключателем, с визуальным контролем положения.
Применяются в системах пожаротушения, тепло-водоснабжения в качестве надёжного запорно-регулирующего устройства, не требующего специального обслуживания.

Задвижки поставляются производителем с маховиком и являются полнопроходным запорным элементом с возможностью первичного регулирования.
Присоединение к трубопроводу фланцевое. Монтаж задвижек производится с воротниковыми и плоскими фланцами. Рабочее положение задвижки на трубопроводе типа- «У».
В задвижках корпус выполнен из ковкого чугуна и окрашен долговечным полимерным составом красного цвета.

Внешний вид задвижек с указанием основных размеров и спецификация материалов указаны ниже.

Габаритные размеры и масса задвижки модели – XZ45X
Ду/Дюйм	L*, мм	H*, мм	D*, мм	D1*, мм	d*, мм	C*, мм	DN**, мм	n-ФL	Масса, не более, кг
50/2"	150	265	165	125	99	19	50	4-Ф19	10,11
65/21/2"	170	290	185	145	118	19	65	4-Ф19	12,1
80/3"	180	331	200	160	132	19	80	8-Ф19	16,34
100/4"	190	390	220	180	156	19	100	8-Ф19	20,87
125/5"	200	447	250	210	184	19	125	8-Ф19	32,43
150/6"	210	490	285	240	211	19	150	8-Ф19	40,88
200/8"	230	585	340	295	266	20	200	12-Ф19	56,71
250/10"	250	706	405	355	319	22	250	12-Ф19	99,49
300/12"	270	802	460	410	370	24,5	300	12-Ф19	141,40
350/14"	290	1028	520	470	429	26,5	350	16-Ф19	301,66
400/16"	310	1034	580	525	480	28	400	16-Ф19	450,35

*Предельное отклонение габаритных размеров и массы: ± 5 %.
**DN- минимальный диаметр прохода. Предельное отклонение размера: ± 5 %

№				Деталь					Материал
1				Корпус					Ковкий чугун
2				Обрезиненный клин					Ковкий чугун+EPDM
3				Шток					Углеродистая сталь с цинковым покрытием
4				Болт					Углеродистая сталь с цинковым покрытием
5				Крышка					Ковкий чугун
6				Гайка клина					Латунь
7				Уплотнительное кольцо					Нитрил
8				Фланец сальника					Ковкий чугун
9				Фиксатор положения шпинделя					Сталь
10				Пластина ограничительная					Сталь
11				Фиксирующая пластина					Латунь
12				Маховик					Ковкий чугун
13				Болт					Углеродистая сталь с цинковым покрытием
14				Шайба					Углеродистая сталь с цинковым покрытием
15				Болт					Углеродистая сталь с цинковым покрытием
16				Пластина фиксирующая					Сталь
17				Кольцо					EPDM
18				Болт					Углеродистая сталь с цинковым покрытием
19				Шайба					Углеродистая сталь с цинковым покрытием
20				Уплотнительное кольцо					Нитрил
21				Шайба					Латунь
22				Прокладка крышки					EPDM
23				Клин гайка					Латунь
24				Концевой выключатель

Рабочая среда для задвижек: вода, вода со смачивателем, пенообразователь в системах пожаротушения, морская вода, вода в системах холодного и горячего водоснабжения.
Рабочая температура: от -10 до +40 °С.
Минимальное рабочее гидравлическое давление – 0 МПа. Максимальное рабочее гидравлическое давление: 1,6 МПа.
Класс герметичности: А
Вероятность безотказной работы в дежурном режиме не менее 0,99 за время работы не менее 2000 ч.
Назначенный срок службы, не менее: 10 лет.
Условное обозначение задвижек по ГОСТ Р 51052-2002:
Задвижка Зд 50-400/1,6-Ф.У3.1 - «XZ45X» где:
- Зд- задвижка;
- 50 (65- 400) – диаметр условный, мм;
- 1.6- давление, максимальное рабочее МПа;
- Ф-фланцевое соединение с арматурой;
- У-климатическое исполнения по ГОСТ15150;
- 3.1 – категория размещения по ГОСТ15150;
- «XZ45X» - условное наименование (модель) по ТД.
