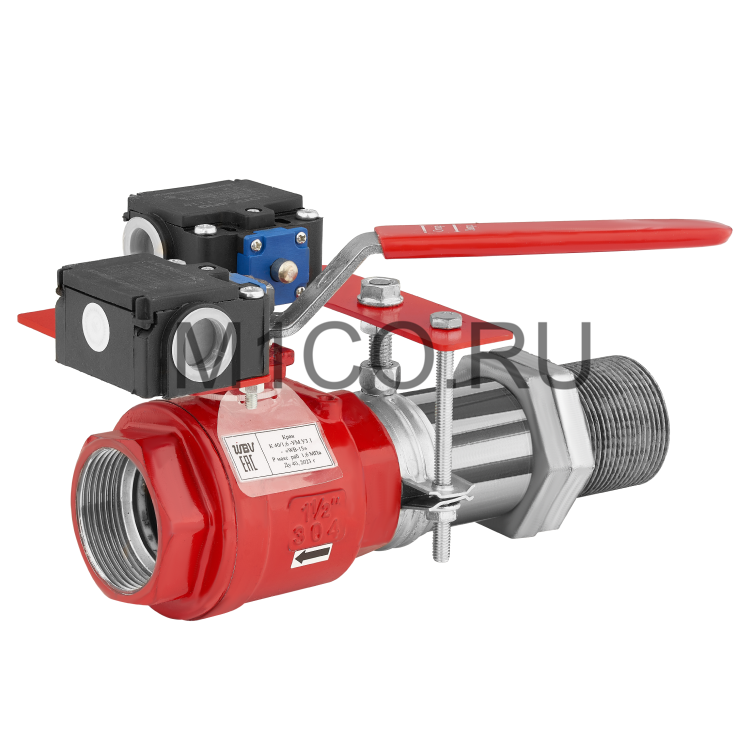

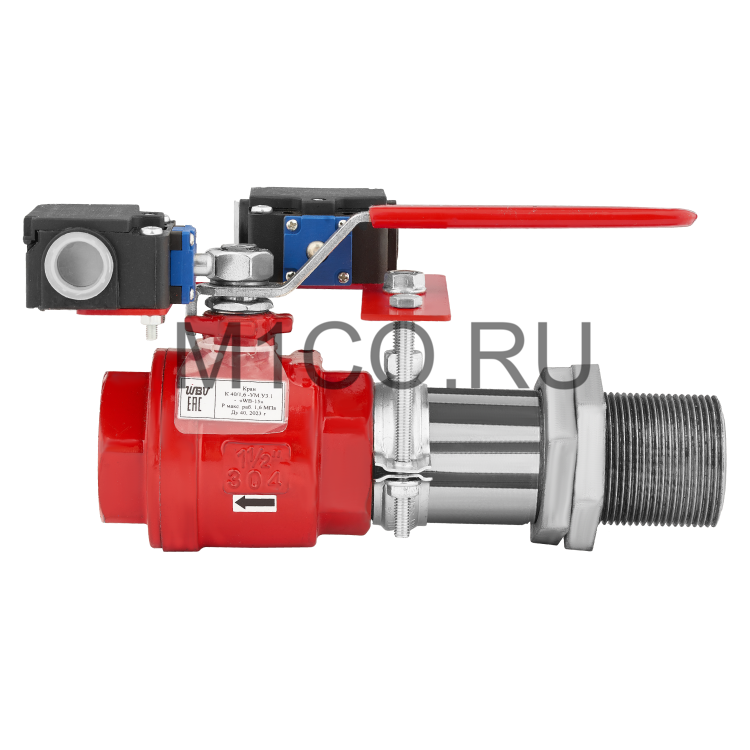

Кран шаровый муфтовый полнопроходной с контролем положения WB-15 Ду50 (2") PN16, красный

Краны шаровые, муфтовые, модели –  «WB-15»,  на максимальное рабочее давление 1,6 МПа, условного прохода (номинального диаметра) от Ду15 до Ду100 (условное обозначение по ГОСТ Р 51052-2002- К 15-100/1,6 -УМ.У3.1- «WB-15»  (далее по тексту - краны), применяются в системах автоматического пожаротушения, тепло-водоснабжения в качестве надёжного запорно-регулирующего устройства, не требующего специального обслуживания.

Комплект контроля положения кранов шаровых (далее-ККП) служит для фиксирования текущего положения запорного органа крана, в соответствии с которым передает сигнал в схему управления.
ККП состоит из следующих основных элементов: - 2-х концевых выключателей (поз. 7, рис.2) смонтированных на металлической планке (поз.6, рис2), которая закреплена посредством шпильки М8 (поз.8, рис2) на трубном сантехническом хомуте (поз.2, рис.2).

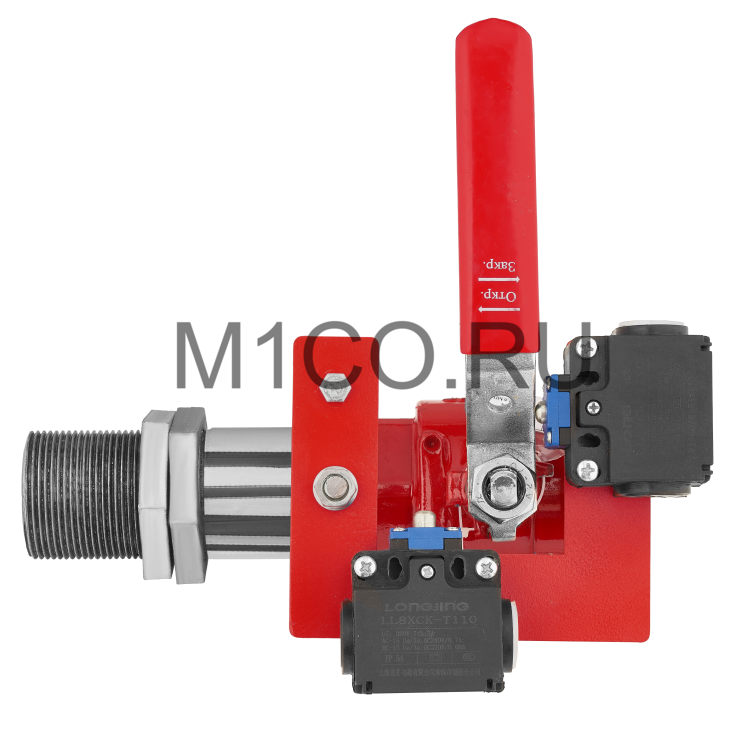

Два концевых выключателя LONGJING LL8XCK-T110 служат для коммутации цепей постоянного тока при постоянном напряжении от 0,2 до 24 В и фиксирования текущего положения запорного органа крана, в соответствии с которым передает сигнал в схему управления. При положении рукоятки крана в крайних положениях («Закрыт» – «Открыт»), концевые выключатели формируют сигнал о положении крана «Кран открыт» или «Кран закрыт» и с помощью замыкания нормально разомкнутых контактов передают сигнал в блок управления. Схема электрических соединений представлена на рисунке 1. Положение контактов: 3 - 4 – «Открыт»; 1- 2- «В схему управления».

Основные требования по монтажу.
ККП поставляется в собранном виде. Перед установкой ККП убедиться, что кран (поз.1, рис.2) надежно закреплен на трубопроводе (поз. 3, рис.2). Произвести проверку работоспособности крана путем трехкратного открытия и закрытия. Для удобства монтажа установить ручку крана в среднее положение запорного органа.
Открутить гайку М6 (поз.4, рис. 2) и Болт М6 (поз. 5, рис2) трубного сантехнического хомута и установить хомут (поз. 2 рис.2) на трубу (поз.3 рис 2), максимально приблизив к корпусу крана (поз.1 рис.2).




Затянуть гайку М6 и болт М6 хомута с небольшим усилием до момента, когда хомут будет с усилием перемещаться на трубе. Отцентрировать шпильку М8 (поз.8, рис 2) крепления планки к хомуту таким образом, чтобы она была установлена ровно по центральной оси крана (смотри рис 3). Затянуть гайку М6 и болт М6 хомута с усилием до момента, когда хомут будет жестко зафиксирован на трубе.
