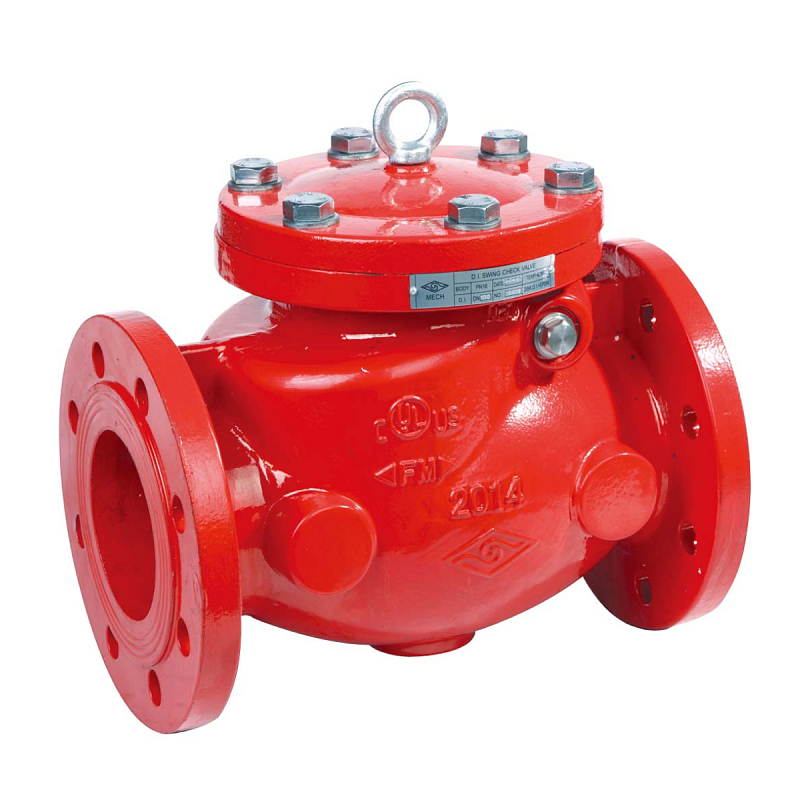

Клапан обратный одностворчатый поворотный фланцевый MECH H44X2 Ду 80 (3"), PN16, красный

Клапан обратный одностворчатый поворотный фланцевый модели H44X2 для установок автоматического водяного и пенного пожаротушения.

Предназначен для предотвращения обратного оттока воды при падении давления в подводящем трубопроводе.

Технические характеристики и размеры

Ду/Дюйм	L*, мм	D *, мм	D1*, мм	d1*, мм	Вес не более, кг
50 / 2"	203	165	125	99	12,14
65 / 2 1/2"	216	185	145	118	16,49
80 / 3"	241	200	160	132	19,34
100 / 4"	292	220	180	156	26,35
125 / 5"	330	250	210	184	35,57
150 / 6"	356	285	240	211	48,36
200 / 8"	495	340	295	266	88,72
250 / 10"	622	405	355	319	131,87
300 / 12"	698	460	410	370	184,47

*Предельное отклонение габаритных размеров и массы: ± 5 %.
**Ød- минимальный диаметр прохода. Предельное отклонение размера: ± 5 %

№				Деталь					Материал
1				Корпус					Ковкий чугун
2				Крышка корпуса					Ковкий чугун
3				Болты					Углеродистая сталь с оцинкованным покрытием
4				Шайба					Углеродистая сталь с оцинкованным покрытием
5				Кронштейн					Углеродистая сталь с оцинкованным покрытием
6				Уплотнительное кольцо					NBR
7				Шайба					PTFE
8				Заглушка					Нержавеющая сталь SS 304
9				Шарнирная втулка					Никелированная латунь CW617N
10				Шарнирный штифт					Нержавеющая сталь SS 420
11				Посадочное кольцо					Медный сплав C83600
12				Диск					Ковкий чугун
13				Уплотнительное кольцо диска					EPDM

Рабочая среда для кранов : вода, вода со смачивателем,  пенообразователь в системах пожаротушения, вода в системах холодного и горячего водоснабжения.
Рабочая температура: от -10 до +40 °С.
Минимальное рабочее гидравлическое давление – 0 МПа. Максимальное рабочее гидравлическое давление: 1,6 МПа.
Класс герметичности: А
Вероятность безотказной работы в дежурном режиме не менее 0,99 за время работы не менее 2000 ч.
Назначенный срок службы, не менее:  10 лет.

График потерь давления:
