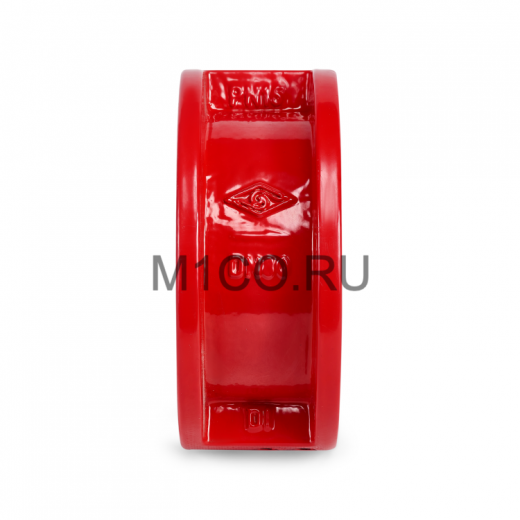

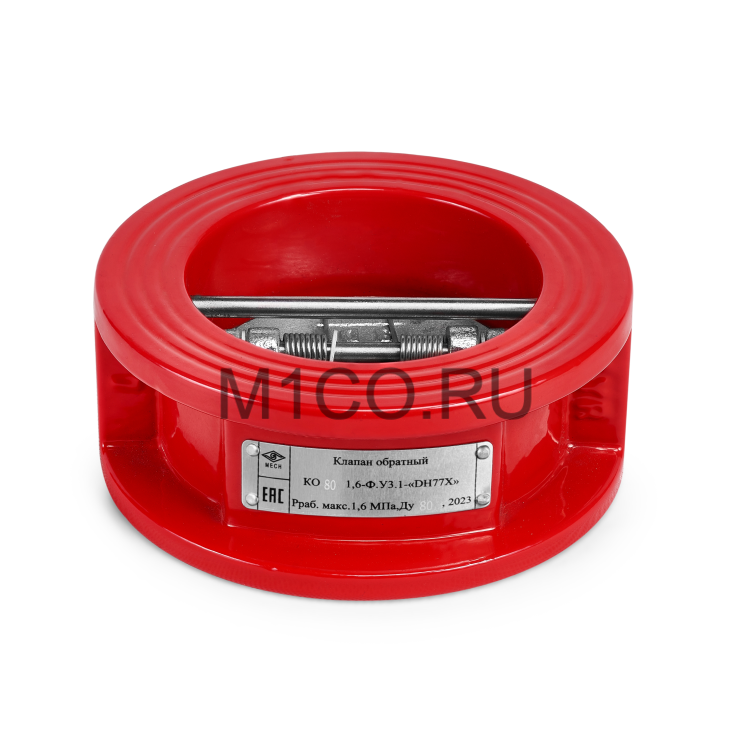

Клапан обратный двухстворчатый межфланцевый DH77X Ду150 межфланцевый PN16, цвет: красный
Характеристики
ДУ
—
150 мм
Макс. раб. давление
—
1.6 МПа
Масса, кг
—
8.5
Модель
—
DH77X
Производство
—
Jinan Meide Casting Co., Ltd.
Сертификация
—
ТР ЕАЭС 043/2017
Клапан обратный двухстворчатый межфланцевый DH77X Ду150 межфланцевый PN16, цвет: красный
Клапан обратный двухстворчатый, межфланцевый, красный Модели – « DH77X» (условное обозначение по ГОСТ Р 51052 - КО (50-300)/1,6-Ф.У3.1-« DH77X») (далее-клапан), предназначен для предотвращения обратного потока рабочей среды в трубопроводах. Клапаны изготовлены по стандарту DIN3202-K3 и испытаны по стандартам DIN3230 и API598 на прочность и герметичность.
Установка обратного клапана допускается на горизонтальных и вертикальных участках трубопровода (универсальная). Используются в системах пожаротушения, тепло и водоснабжения и других областях промышленности. Климатическое исполнение «У». категории размещения 3.1 по ГОСТ 15150.

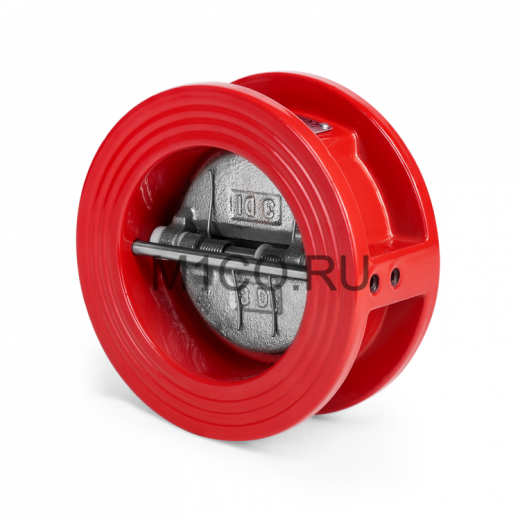

Клапан представляет собой устройство, состоящее из двух полукруглых подпружиненных пластин, перемещающихся в корпусе в виде кольца, конструкция выполнена, таким образом, что при обратном потоке рабочей среды в трубопроводе, происходит срабатывание клапана, при этом перекрывается проходное сечения трубопровода. Корпус клапана выполнен из ковкого чугуна и окрашен долговечным полимерным составом красного цвета. Рабочее положение клапана на трубопроводе типа- «У».
Внешний вид клапана с указанием основных размеров и спецификация материалов указаны ниже
 |
|||||||
| Деталь | Материал | ||||||
| 1. Корпус | Ковкий чугун | ||||||
| 2. Створки | Хромированный ковкий чугун | ||||||
| 3. Уплотнение | Нитрил | ||||||
| 4. Пружина | Нерж. сталь 316 | ||||||
| 5. Шток | Нерж. сталь 304 | ||||||
| 6. Опора | PTFE | ||||||
|
6. Уплотнение штока |
NBR | ||||||
| 8. Винт | Нерж. сталь 304 | ||||||
|
Ду/Дюйм |
|
|
|
Масса, не более, кг | |||
|
40/11/2" |
96 |
55 | 55 |
1,5 |
|||
|
50/2" |
106 | 65 | 55 | 1,6 | |||
|
65/21/2" |
107 | 80 | 46 | 2,4 | |||
|
80/3" |
140 | 90 | 57,5 | 3,2 | |||
|
100/4" |
162 | 115 | 65,5 | 5,0 | |||
|
125/5" |
192 | 145 | 70 | 7,3 | |||
|
150/6" |
218 | 170 | 77 | 9,0 | |||
| 200/8" | 270 | 210 | 95,5 | 15,0 | |||
| 250/10" | 328 | 272 | 108,5 | 25,0 | |||
| 300/12" | 382 | 310 | 114 | 37,0 | |||
*Предельное отклонение габаритных размеров и массы: ± 5 %.
Рабочая среда для клапанов: вода в системах пожаротушения, пенообразователь, морская вода, холодного и горячего водоснабжения, питьевая вода.
Рабочая температура: от -10 до +40 °С.
Максимальное рабочее гидравлическое давление: 1,6 МПа.
Класс герметичности: А.
Гидравлическое давление открытия запорного органа, не более: 0,05 МПа.
Время срабатывания, не более: 3 сек.
Вероятность безотказной работы дежурном режиме не менее 0,99 за время работы не менее 2000 ч.
Назначенный срок службы, не менее: 10 лет.
Условное обозначение клапанов по ГОСТ Р 51052-2002: КО 50-300/1,6-Ф.У3.1- «DH77X»), где
КО клапан обратный;
40 - 300 – диаметр условный, мм;
1.6- давление, максимальное рабочее МПа;
Ф-фланцевое соединение с арматурой;
У-климатическое исполнение по ГОСТ15150;
3.1 – категория размещения по ГОСТ15150;
«DH77X» - условное наименование (модель) по ТД.
Характеристики
|
ДУ
|
150 мм |
|
Макс. раб. давление
|
1.6 МПа |
|
Масса, кг
|
8.5 |
|
Модель
|
DH77X |
|
Производство
|
Jinan Meide Casting Co., Ltd. |
|
Сертификация
|
ТР ЕАЭС 043/2017 |
|
Рабочая температура
|
от -10 до +40 °С. |
|
Тип
|
Клапан обратный |
|
Тип соединения
|
межфланцевый |
|
Торговая марка
|
MECH |
|
Цвет
|
Красный |
