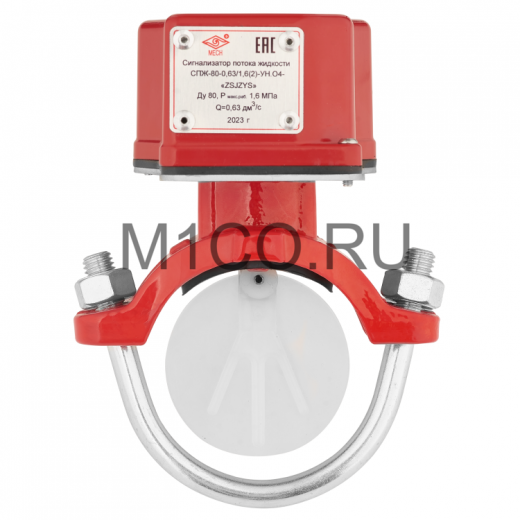

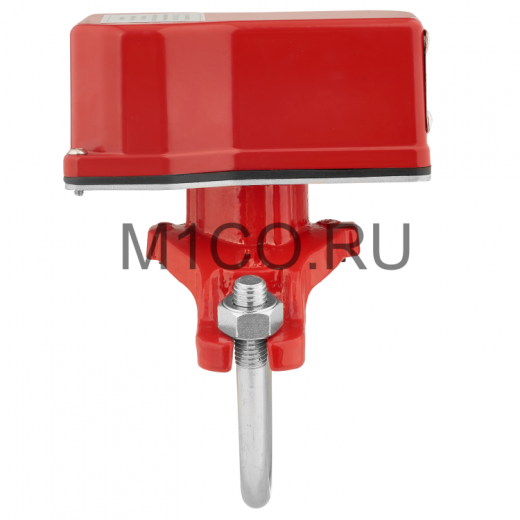

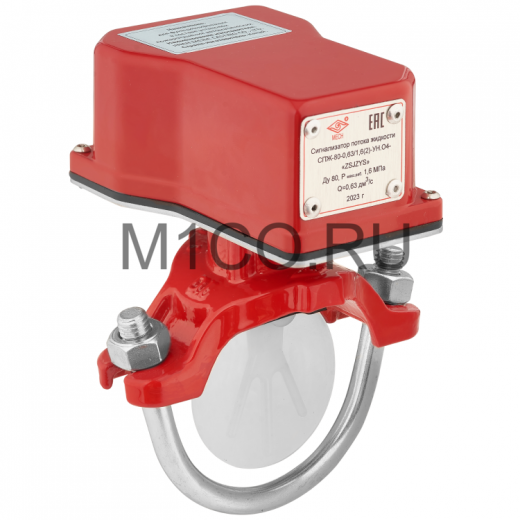

Сигнализатор потока жидкости MECH "ZSJYS" Ду200

СПЖ лопастного типа применяется для  работы в спринклерных установках водяного пожаротушения в качестве сигнального устройства и предназначен для преобразования определенного расхода жидкости в трубопроводе в логический командный импульс с выдачей сигналов о своем срабатывании в систему сигнализации или непосредственно запускающий пожарный насос и другое электрическое оборудование, также  может отображать зону возникновения пожара.
СПЖ не предназначен для установки на медных и полипропиленовых трубах. Ввиду высокой пластичности меди и полипропилена возможно возникновение деформации места установки и заклинивания лопасти сигнализатора.
СПЖ не предназначен для установки и применения во взрывоопасных средах.
СПЖ соответствует климатическому исполнению. О категории размещения 4 по ГОСТ 15150-69, с нижним пределом значения температуры плюс 4°С.
Пример условного обозначения по ГОСТ Р 51052-2002: Сигнализатор потока жидкости СПЖ, с проходом условным диаметром 80 мм, расходом жидкости, при котором происходит срабатывание-0,63 дм³/с, давлением максимальным рабочим 1,6 МПа, двумя контактными группами (2), универсальным рабочим положение на трубопроводе (У), накладным типом соединения (Н), климатического исполнения 0, категории размещения 4, модели «ZSJZYS»:

Сигнализатор потока жидкости СПЖ-80-0,63/1,6(2)-УН.О4-«ZSJZYS»


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значение
Давление гидравлическое максимальное, МПа, не менее	1,6
Время задержки срабатывания с установкой интервала срабатывания с, не более	0-90
Максимальная скорость потока, м/с, не более	5,5
Минимальный поток, необходимый для инициации, л/мин	15-38
Температура эксплуатации, °С	От +4,5 до + 49
Защитное крепление крышки	Антивандальные винты
Переключатель	2-а однополюсных переключателя SPDT (форма С) на два направления
Номинальный ток:   - при 125/250 В переменного тока, А,  - при 24/30 В постоянного тока, A	5 3
Гидравлические потери давления, МПа, не более	0,02
Минимальный  расход жидкости для срабатывания, дм³/с, не более	0,63
Ресурс срабатывания, циклов, не менее	500
Вероятность безотказной работы в дежурном режиме за время работы не менее 2000 ч., не менее	0,99
Назначенный срок службы, лет	10
Тип соединения	накладной

Устройство, внешний вид , с указанием основных размеров СПЖ

Спецификация материалов
Деталь	Материал
1 Крышка	ASTM B85-96 383.0E
2 Уплотнительный элемент	EPDM
3  Пружина	Сталь нержавеющая SS304
4  Устройство замедления срабатывания	PC GV3410R
5 Сборка штока	Сталь нержавеющая SS304+NBR
6  Шток	POM 500P
7  Сборка выключателей	PC GV3410R
8  Клеммная коробка	ASTM B85-96 383.0E
9  Уплотнение клеммной коробки	NBR
10  Корпус	ASTM A536,65-45-12
11 Лопасть	РЕ
12 Монтажная скоба	Оцинкованная сталь
13 Гайки	Оцинкованная сталь

ДУ/дюйм		Размеры в мм
ДУ	Дюйм	R	A±1.5	B	C±1.5	D	E±3	Масса, кг
50	2	60.3	116	100	63	140	83.5	1,7
65	2 1/2	76.1	122	100	63	140	83.5	1,7
80	3	88.9	145	100	63	140	94	2,2
100	4	114.3	185	100	63	140	94.5	2,4
125	5	139.7	212	100	63	140	94.5	2,6
150	6	165.1	254	100	63	140	95	2,6
200	8	219.1	298	100	63	140	95	3,2
