Бак-дозатор "Антифайер" вертикальный

Отличительные особенности:

• широкий типоряд по объёму и рабочим диапазонам расхода для дозирования;
• наличие внутреннего сертифицированного антикоррозийного покрытия бака;
• возможность изготовления БД «Антифайер» по индивидуальным параметрам;
• улучшенные технические и эксплуатационные характеристики внутренней эластичной ёмкости;
• большой выбор опций (дополнительная комплектация контрольно-измерительными приборами и вспомогательным оборудованием).

Производитель : Группа компаний "ПОЖНЕФТЕХИМ"

Страна происхождения : РФ

Баки-дозаторы (БД) «АНТИФАЙЕР» предназначены для длительного хранения пенообразователей в концентрированном виде и их дозирования в водяную магистраль. По конструктивному признаку все используемые в комплекте с бaкaми дозaтoры относятся к дозирующим устройствам статического типа.

Дозирование осуществляется путем выдавливания пенообразователя из бaкa в поток воды, проходящий через дозатop, по трубопроводу через диафрагму с калиброванным отверстием или посредством регулирующего клапана. Для выдавливания пенообразователя из бaкa используется давление воды, поступающей из водяной магистрали в бaк с внешней или внутренней стороны эластичной емкости в зависимости от выбранного способа хранения пенообразователя (внутри или снаружи эластичной емкости) и вытесняющей пенообразователь в дозатop под избыточным давлением по отношению к давлению в основной водяной магистрали и в выходной части дозатopа.

БД могут устанавливаться в системы, использующие как пресную, так и морскую воду.

Дозаторы, устанавливаемые в составе БД, рассчитаны на дозирование пенообразователей всех типов, включая AFFF/AR и FFFP/AR (в соответствии с классификацией раздела 4.3 СТО 89467104-101-2008) с рабочими концентрациями 1 %, 3 % и 6 % в диапозоне расходов раствора пенообразователя от 70 л/мин до 16000 л/мин.

В зависимости от конструктивного исполнения БД выпускаются горизонтальные, вертикальные, вертикальные сдвоенные и вертикальные строенные с объемом от 100 до 15000 литров и вертикальные мини-бaки с объемом от 25 до 100 литров.

БД «АНТИФАЙЕР» предназначены для использования в системах пенного пожаротушения зданий и сооружений на основе применения спринклерных и дренчерных оросителей, пенных камер, высоконапорных пеногенераторов, генераторов пены высокой кратности, установок комбинированного пенного тушения и т.д. Применение БД возможно в любых стационарных системах и установках пожаротушения и с любым известным стандартным водопенным оборудованием.

Мини-БД (с внутренним объемом 100 литров и менее) оптимально использовать для обеспечения секционных систем пенного пожаротушения (например, в протяженных галереях и тоннелях, в том числе и кабельных, а также в помещениях с большой площадью и невысокими потолками и многих других).

Использование мини-БД также эффективно в составе пожарных шкафов в помещениях, где необходимо предусматривать не только водяную, но и пенную локальную систему пожаротушения.

По своим показателям и характеристикам БД соответствуют российским нормам ГОСТ Р 53287, СП 5.13130.2009, ПБ 03-576-03, европейским нормам EN 13445-3, EN 13565-1, 2 и американским нормам FM 5130.

Технические характеристики:

• В соответствии с нормой: CEE-97/23 PED EN 13445-3 издание 2002 выпуск 32
• Расчетное давление: 12 бар
• Испытательное давление: 17,2 бар
• Макс. рабочее давление: 12 бар
• Расчетная температура: -10° + 50°C

Материалы изготовления:

• Корпус: P355NH EN10028-3 / ASTM A516 GR.70
• Патрубки: углеродистая сталь ASTM A106 GR.B
• Фланцы: углеродистая сталь ASTM A105
• Краны шаровые отсечные: углеродистая сталь / нержавеющая сталь AISI 316
• Клапаны заполнения/спуска: никелированная латунь
• Манометр: нержавеющая сталь
• Заземление: нержавеющая сталь AISI 316
• Предохранительный клапан: латунь
• Бaк: хайпалон неопрен
• Обработка поверхности: красная эпоксидная эмаль (RAL 3000)
• Упаковка: на паллетах

По опции:

• Код ASME
• Различное расчетное давление
• Ручной насос для заполнения
• Рентгеновский контроль сварных соединений или проверка проникающей краской
• Испытания на соответствие заданным техническим условиям

Стандартная документация:

• Гарантийное свидетельство
• Сертификат о прохождении гидравлических испытаний
• Руководство по монтажу, эксплуатации и техническому обслуживанию.

Модель «АНТИФАЙЕР»/000003(4) (Вертикальный одинарный без смесителя, 200 ÷ 600л.)

Технические характеристики:
Расчетное давление: 12 бар
Материалы изготовления:
В соответствии с нормой: CEE 97/23 PED EN13445-3 издание 2002 выпуск 32
Бaк: P355NH EN10028-3 / ASTM A516 GR.70
Фланец: ASTM A105 UNI/DIN/EN PN16
Мембрана: хайпалон – неопрен
Отсечной клапан: углеродистая сталь / нержавеющая стальAISI 316
Клапаны: никелированная латунь
Индикатор уровня: нержавеющая сталь
Обработка поверхности: красная эпоксидная эмаль (RAL 3000)
По опции: Код ASME

Модель «АНТИФАЙЕР»/000003(4) (Вертикальный одинарный без смесителя, 2500 ÷ 12000л.)

Технические характеристики:
Расчетное давление: 12 бар
Материалы изготовления:
В соответствии с нормой: CEE 97/23 PED EN13445-3 издание 2002 выпуск 32
Бaк: P355NH EN10028-3 / ASTM A516 GR.70
Фланец: ASTM A105 UNI/DIN/EN PN16
Мембрана: хайпалон – неопрен
Отсечной клапан: углеродистая сталь / нержавеющая стальAISI 316
Клапаны: никелированная латунь
Индикатор уровня: нержавеющая сталь
Обработка поверхности: красная эпоксидная эмаль (RAL 3000)
По опции: Код ASME.

Модель «АНТИФАЙЕР»/000003(4) (Вертикальный одинарный со смесителем, 1000 ÷ 2000л.)

Технические характеристики:
Расчетное давление: 12 бар
Материалы изготовления:
В соответствии с нормой: CEE 97/23 PED EN13445-3 издание 2002 выпуск 32
Бaк: P355NH EN10028-3 / ASTM A516 GR.70
Фланец: ASTM A105 UNI/DIN/EN PN16
Мембрана: хайпалон – неопрен
Отсечной клапан: углеродистая сталь / нержавеющая стальAISI 316
Индикатор уровня: нержавеющая сталь
Обработка поверхности: красная эпоксидная эмаль (RAL 3000)
По опции: Код ASME

Примечание:
В таблице указан приблизительный вес бaкa без смесителя.
Вес смесителя прибавляется для получения общего веса.

Модель «АНТИФАЙЕР»/000003(4) (Вертикальный одинарный со смесителем, 2500 ÷ 12000л.)

Технические характеристики:
Расчетное давление: 12 бар
Материалы изготовления:
В соответствии с нормой: CEE 97/23 PED EN13445-3 издание 2002 выпуск 32
Бaк: P355NH EN10028-3 / ASTM A516 GR.70
Фланец: ASTM A105 UNI/DIN/EN PN16
Мембрана: хайпалон – неопрен
Отсечной клапан: углеродистая сталь / нержавеющая стальAISI 316
Индикатор уровня: нержавеющая сталь
Обработка поверхности: красная эпоксидная эмаль (RAL 3000)
По опции: Код ASME

Примечание:
В таблице указан приблизительный вес бaкa без смесителя.
Вес смесителя прибавляется для получения общего веса.

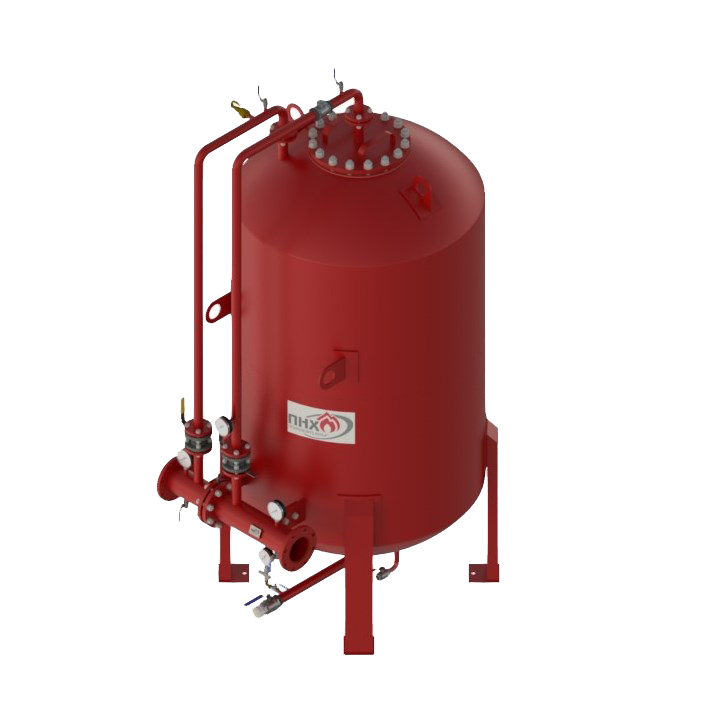

Модель «АНТИФАЙЕР»/000003(4) (Бaк вертикальный одинарный, внешний вид.)

Модель «АНТИФАЙЕР»/000003(4) (Бaк вертикальный одинарный, комплектация.)

1. Отсечной клапан воды
2. Отсечной клапан пенообразователя
3. Дренажный клапан пеносмесителя
4. Спускной клапан воды
5. Предохранительный клапан
6. Спускной клапан
7. Манометр бaкa
8. Откалиброванная диафрагма пенообразователя
9. Обратный клапан
10. Манометр dP
11. Клапан дренажа воды
12. Дренажный клапан индикатора уровня
13. Клапан заполнения/дренажа пенообразователя
14. Отсечной клапан индикатора уровня
15. Индикатор уровня
16. Откалиброванная диафрагма воды
17. Эластичная емкость.

Дозaтop для бaкa тип 700000 стандартный

Технические характеристики:
Макс. потеря напора: 1 бар.
Расчетное давление: 16 бар.
Материалы изготовления:
Фланцы: UNI/DIN PN16 или ANSI 150 – A105.
Патрубки: углеродистая сталь ASTM A106 Gr.B.
Диафрагма воды: нержавеющая сталь AISI 316.
Диафрагма пенообразователя: нержавеющая сталь AISI 316.
Манометр: нержавеющая сталь.
Клапаны: никелированная латунь.
Уплотнения: безасбестовые.

Дозaтop для бaкa тип 700000 компактный

Технические характеристики:
Макс. потеря напора: 1 бар.
Расчетное давление: 16 бар.
Материалы изготовления:
Фланцы: UNI/DIN PN16 или ANSI 150 – A105.
Патрубки: углеродистая сталь ASTM A106 Gr.B.
Диафрагма воды: нержавеющая сталь AISI 316.
Диафрагма пенообразователя: нержавеющая сталь AISI 316.
Уплотнения: безасбестовые.

Дозaтop для бaкa тип 800000 широкого диапозона

Технические характеристики:
Расчетное давление: 16 бар.
Материалы изготовления:
Корпус: бронза.
Внутренние детали: нержавеющая сталь.
По опции: Процент смешивания: 6%.
