Универсальный водопенный насадок саморегулируемый «Антифайер»-II

Отличительные преимущества:

• автоматическая регулировка расхода в зависимости от мощности источника подачи огнетушащих веществ с формированием распылённых струй воды или низкократной пены высокого качества (при наличии функции СР);
• возможность применения осциллятора;
• возможность применения для противопожарной защиты железнодорожных и автомобильных сливоналивных эстакад и других объектов благодаря формированию отдельной струи в центральной части факела, направляемой в зону расположения горловин цистерн для транспортировки ЛВЖ и ГЖ;
• устойчивость к температурным воздействиям;
• наличие встроенного фильтра тонкой очистки.

Производитель : Группа компаний "ПОЖНЕФТЕХИМ"

Страна происхождения : РФ

Универсальный водопенный насадок (УВПН) «Антифайер» представляет собой устройство для получения сплошных или распылённых струй воды или низкократной пены в широких диапазонах давлений.
Посредством применения водопенных насадков «Антифайер» реализуются поверхностный или объёмно-поверхностный способы ликвидации пожаров. Объёмно-поверхностный способ обеспечивается в том случае, если всё защищаемое пространство находится в зоне создаваемых водопенными насадками факелов огнетушащего вещества.
Насадки обеспечивают повышенное противодействие тепловым потокам и ветровым нагрузкам при подаче струй воды или низкократной пены за счёт высокой скорости истечения огнетушащего вещества.

«Антифайер»-II – обеспечивает получение сплошной или распылённой струи воды (низкократной пены) в виде заполненного конуса с углом до 120º, в котором часть огнетушащих веществ подаётся через встроенный генератор пены низкой кратности, где формируется центральная сплошная струя воды или низкократной пены.

«Антифайер»-II – водопенный насадок специального назначения, который рекомендуется к применению для противопожарной защиты сливоналивных железнодорожных, автомобильных цистерн с ЛВЖ и ГЖ, различных технологических ёмкостей и т.д., когда необходимо часть струи направить непосредственно в горловину, люк, место установки наиболее опасного узла, оборудования и т.п. Также данная модификация рекомендуется, если есть необходимость большей дальности при подаче струи в виде факела.

УВПН «Антифайер»-I(II) выпускаются на трёх типах присоединений:

• на фланцах или, по заказу, на пожарных соединительных головках типа ГМ;

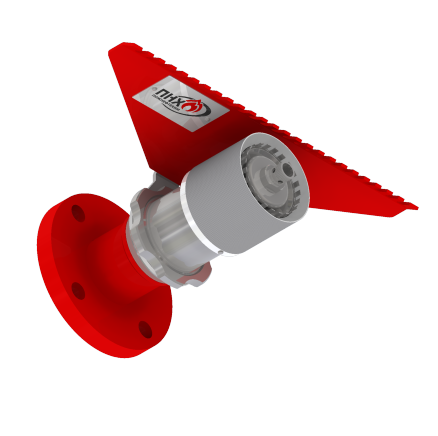

 Рисунок 1. Внешний вид «Антифайер»-II на фланцевом соединении.

• на поворотном устройстве типа ПУ-А;

Рисунок 2. Внешний вид «Антифайер»-II на поворотном устройстве ПУ-А.

• на поворотном устройстве типа ПУ-Б

 Рисунок 3. Внешний вид «Антифайер»-II на поворотном устройстве ПУ-Б.

Поворотное устройство ПУ-Б для максимальной эффективности пожаротушения может дополнительно комплектоваться осциллятором – устройством, позволяющим за счет отбора энергии потока воды поворачивать насадок влево/вправо в секторы с углом 30°, 60°, 90°, 120° (по выбору).

  Рисунок 4. Внешний вид «Антифайер»-II на поворотном устройстве ПУ-Б с осциллятором.

Применение водопенных насадков в установках пенного пожаротушения предусматривается с плёнкообразующими пенообразователями типа AFFF, AFFF/AR, AFFF/AR-LV, а также S/AR согласно ГОСТ. Рекомендуем использовать пенообразователь «Аквафом» НСВ для получения пены низкой, средней и высокой кратности.
Универсальный водопенный насадок «Антифайер» не имеет в составе горючих и плавких материалов (кроме уплотнительных манжет на ПУ-Б), устойчив к воздействию высоких температур в течение времени инерционности, необходимого для подачи огнетушащих средств в зону горения установками пенного пожаротушения и водяного охлаждения.

По заказу универсальный водопенный насадок «Антифайер» комплектуется регулирующим клапаном, позволяющим обеспечивать качественные струи воды или пены при напоре перед насадком ниже номинального, а также избегать превышения номинального напора перед насадком за счёт увеличения расхода (функция саморегулирования – СР).

Примечание:
1. По заказу могут быть изготовлены универсальные водопенные насадки «Антифайер» с номинальным давлением 0,4, 0,5, 0,7, 0,8, 0,9, 1,0 МПа.
2. Кратность указана при применении плёнкообразующего пенообразователя типа НСВ. Допускается применение плёнкообразующих пенообразователей, обеспечивающих получение пены низкой кратности не менее 15 согласно ГОСТ.

Материалы изготовления:

Климатическое исполнение У – ст. 20 с антикоррозийным покрытием;
Климатическое исполнение ХЛ, УХЛ – ст. 09Г2С с антикоррозийным покрытием;
Климатическое исполнение Т, ОМ – нержавеющая сталь;
Климатическое исполнение У, ХЛ, УХЛ, для работы на морской воде – нержавеющая сталь (по заказу указывается дополнительно).

Водопенный насадок «Антифайер» состоит из следующих основных узлов и элементов:

Регулятор угла факела поз. 2 имеет четыре положения:

• Положение 0° обеспечивает формирование компактной струи огнетушащего вещества;
• Положение 30°, 60°, 120° обеспечивает формирование струи факела с углом распыла 30°, 60°, 120° соответственно.

При этом также возможна установка промежуточных положений регулятора угла факела, а определение значений формируемого угла допускается методом линейной аппроксимации.

Регулятор карты орошения (гребенка) может применяться при подаче струи с углом факела от 30° и более. Он предназначен для корректировки карты орошения, формируемой водопенным насадком, или для предотвращения подачи огнетушащих веществ вне защищаемой зоны путем изменения направления потока верхней, нижней или боковых частей струи.

При установке гребенки сверху корпуса в выдвинутое положение часть потока огнетушащего вещества теряет скорость истечения и перераспределяется в зону, расположенной ближе к месту расположения водопенного насадка в зависимости от угла факела и угла наклона относительно горизонтальной плоскости, изменяя карту орошения. При установке гребенки в выдвинутое положение частично снижается дальность (длина) карты орошения, увеличивается ширина и зона орошения в непосредственной близости от места установки изделия.

При установке гребенки в боковое или нижнее положение формируются карты орошения различных геометрических размеров.

При подаче огнетушащего вещества в водопенный насадок и создании расчетного давления на входе, огнетушащее вещество через корпус поз. 1 очищается в фильтре тонкой очистки и далее поступает распределитель, состоящий из регулятора угла факела поз. 2 и регулирующего клапана. При выходе из насадка образуется сплошная или распыленная струя воды или низкократной пены (при подаче рабочего раствора пенообразователя). В зависимости от предварительно установленных положений регулятора угла факела и гребенки формируется требуемая карта орошения.

Дополнительные сведения для проектирования:

Водопенные насадки предусматриваются для оснащения систем (установок) пожаротушения и водяного охлаждения с учетом обеспечения нормативных интенсивностей пожаротушения (водяного охлаждения) и конструктивных особенностей защищаемых зон. Установка водопенных насадков на трубопроводы систем (установок) пожаротушения и водяного охлаждения осуществляется с предварительной установкой угла факела и положения регулятора карты орошения.

При проектировании следует применять «типовые» карты орошения, которые выполнены при установке водопенных насадков на высоте 2-3 м, с разным углом наклона по направлению к защищаемой площади. Размеры карт орошения следует принимать в следующем порядке:

• В зависимости от нормативных интенсивностей пожаротушения и водяного охлаждения определить требуемый расход огнетушащего вещества, напор на входе изделия и количество требуемых насадков;
• В зависимости от конструктивных и объемно – планировочных решений защищаемой зоны определить примерную высоту установки «Антифайеров», угол их наклона и наиболее целесообразный угол факела струи;
• По представленным графикам «расход-напор» и «дальность–напор» определить дальность подачи D, м;
• В соответствии с заданным масштабом определить другие размеры карты орошения;
• Определить оптимальную расстановку «Антифайеров с учетом полученных карт орошения.

Примечание:
Не всегда следует обеспечивать полное закрытие защищаемой площади картами орошения. Необходимо учитывать, что низкократная пена может растекаться по поверхности горящей нефти или нефтепродукта.

С учетом широкого диапазона расходов и давлений для настройки и обеспечения наиболее эффективной работы «Антифайеров» в проектной документации следует допускать возможность регулировки угла факела, положения гребенки и угла наклона в период пуско-наладочных работ.

Для защиты водопенных насадков от попадания посторонних механических включений и нарушения его работоспособности на входе рекомендуется установка пожарного фильтра универсального "ТАУЭР" ТУ 4854-012- 72410778- 07 с размером ячейки 2х2 мм.

Пример записи в спецификации и при заказе:

«АНТИФАЙЕР – I / 5 – ПУ-А» со встроенным цилиндрическим фильтром тонкой очистки, автоматическим регулирующим клапаном, регулятором карты орошения (гребенкой), с обеспечением возможности установки в зонах тепловых воздействий», ТУ 4854-011- 72410778- 07, климатическое исполнение У, материал изготовления – нержавеющая сталь.

Расшифровка обозначения:

«Антифайер» - условное наименование водопенного насадка;
I - модификация водопенного насадка «АНТИФАЙЕР»;
5 - номинальный расход водопенного насадка при номинальном давлении, л/с;
ПУ-А - в комплектацию входит поворотное устройство типа А или Б (если не указано, то принимается «фланцевое»;
«Со встроенным цилиндрическим фильтром тонкой очистки, автоматическим регулирующим клапаном, регулятором карты орошения (гребенкой)), с обеспечением возможности установки в зонах тепловых воздействий» – информация, отражающая индивидуальные особенности изделия;
ТУ 4854-011- 72410778- 07 – технические условия;
Климатическое исполнение У;
Материал изготовления – нержавеющая сталь.
