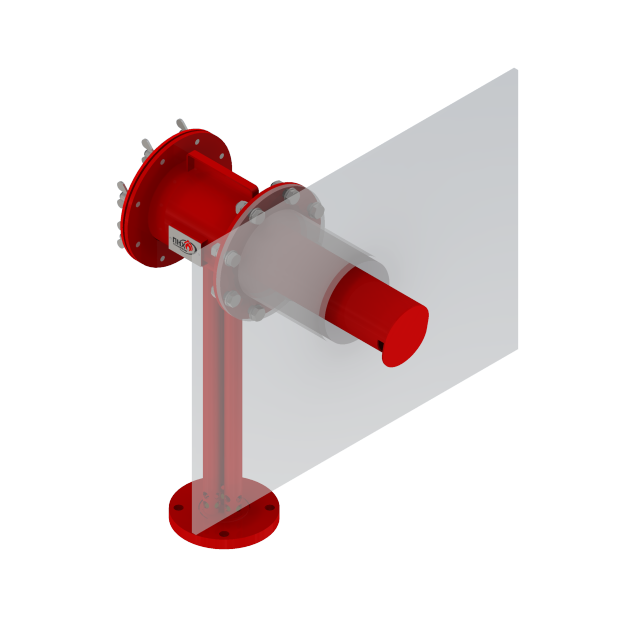

КНП «Вега» с пеносливом ПС (РВС)
Предназначена для применения на резервуарах типа РВС. Обеспечивает подачу одной части низкократной плёнкообразующей пены в виде веера через стенку резервуара, а другой – непосредственно на поверхность.
Камера низкократной пены (КНП) «Вега» в комплекте с пеносливом типа ПС представляет собой техническое устройство, предназначенное для получения пены низкой кратности из 1 %, 3 % и 6 % растворов пенообразователей (в зависимости от типа пенообразователей) и подачи её в целях пожаротушения в резервуары хранения нефти и нефтепродуктов.
КНП «Вега» и пенослив (ПС) используются в составе стационарных установок пожаротушения для подачи низкократной плёнкообразующей пены сверху на поверхность нефти или нефтепродукта. Такими установками оснащаются:
• вертикальные стальные резервуары со стационарной крышей (РВС);
• вертикальные стальные резервуары со стационарной крышей и понтоном (РВСП);
• вертикальные стальные резервуары с плавающей крышей (РВСПК);
• железобетонные резервуары (ЖБР).
Отличительные преимущества:
• Конструкция КНП «Вега» обеспечивает подачу низкократной пены в виде широкого веера, обеспечивая более быстрое покрытие защищаемой пеной площади;
• между корпусом КНП «Вега» и пеносливом предусматривается герметизирующий элемент, исключающий в период эксплуатации выход паров нефти и нефтепродуктов из резервуаров в корпус камеры и трубопроводы установок пожаротушения;
• КНП «Вега» приспособлена для проведения безопасного технического обслуживания и испытаний установки пенного пожаротушения без подачи пены в резервуар. Для этого предусмотрена легкосъёмная крышка и набор узлов для испытаний с подачей пены наружу резервуара без её демонтажа (поставляется по заказу для испытаний одного из резервуаров);
• КНП «Вега» и ПС в базовом исполнении представляют собой единую конструкцию (встроенный ПС). При необходимости КНП «Вега» и ПС могут быть выполнены в виде отдельных изделий;
• применение тройной камеры смешения, принятые соотношения диаметров камер смешения, камер расширения и характеристик пеносливов обеспечивают оптимальный объёмный коэффициент подсоса воздуха в широких диапазонах давлений;
• конструкция КНП «Вега» предусматривает возможность вертикальной и горизонтальной установки.
Примечание:
По заказу изготавливаются:
• КНП «Вега» с пеносливом ПС (У), которая может использоваться на разных типах резервуаров, обеспечивая точечную (не веерную) подачу низкократной плёнкообразующей пены;
• ПС с КНП «Вега» в виде самостоятельных конструкций с самостоятельными фланцевыми соединениями.
|
Наименование показателя |
Значение показателя |
|||||
|
КНП-5 |
КНП-10 |
КНП-15 |
КНП-20 |
КНП-25 |
КНП-30 |
|
|
Номинальный расход рабочего раствора пенообразователя, л/с, не менее |
5 |
10 |
15 |
20 |
25 |
30 |
|
Номинальное давление, МПа |
0,5 (0,6, 0,7, 0,8, 0,9, 1,0 – по заказу) |
|||||
|
Рабочее давление, МПа, не менее |
0,5 – 1,0 |
|||||
|
Кратность пены*, не менее |
4 – 12 |
|||||
|
Ширина веера пены при установке КНП «Вега» на высоте 2,5 м, в метрах, не менее |
12 |
|||||
|
Ширина веера пены при установке КНП «Вега» на высоте 6 м, в метрах, не менее |
15 |
|||||
|
Давление разрыва герметизирующего элемента, МПа, не менее |
0,1 |
|||||
|
Климатическое исполнение |
У, ХЛ, УХЛ, ОМ, Т |
|||||
|
Срок эксплуатации, лет, не менее |
10 |
|||||
Примечание
* В зависимости от типа применяемого пенообразователя и качества воды.
