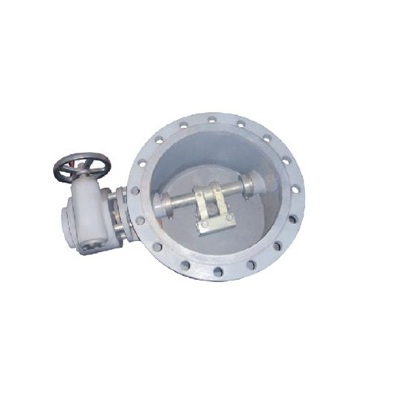

Заслонка поворотная ЗП
Заслонка поворотная используется как самостоятельная запорная арматура, а также в составе приемо-раздаточных устройств ПРУ.
В составе ПРУ заслонка поворотная является комплектующим изделием для остальных вертикальных резервуаров.
Заслонка поворотная состоит из корпуса - 1, заслонки - 2, рычага - 3, винта регулировочного - 4, оси заслонки - 5, гайки - 6, диска - 7 и оси кронштейна - 8.
Привод через муфту соединяется осью заслонки - 5 и поворачивает диск - 7 на 110° с помощью системы рычагов и пружин, обеспечивая проведение технологической операции.
