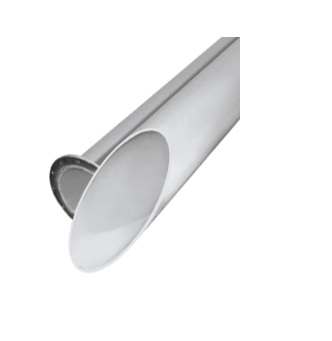

Трубы подъемные ТП
Трубы подъемные предназначены для наполнения или опорожнения резервуаров. Трубы являются комплектующим изделием вертикальных цилиндрических резервуаров для хранения мазутов с большим содержанием механических примесей, воды и масел.
В зависимости от условного прохода труба подъемная изготавливается пяти типоразмеров:
ТП–150 ТП–250 ТП–350 ТП–400 ТП–500
Устройство и технические характеристики труб подъемных ТП
|
Наименование параметров |
ТП-150 |
ТП-250 |
ТП-350 |
ТП-400 |
ТП-500 |
|
|
Условный проход DN |
150 |
250 |
350 |
400 |
500 |
|
|
Присоедини тельные размеры, мм, не более |
Межцентровое расстояние D1 |
225 |
335 |
445 |
525 |
650 |
|
Диаметр крепежных отверстий d |
18 |
18 |
22 |
30 |
33 |
|
|
Количество крепежных отверстий n |
8 |
12 |
12 |
16 |
20 |
|
|
Длина трубы заборной L, м, не более |
6 |
9 |
||||
|
Масса, кг, не более |
138 |
452 |
550 |
700 |
860 |
|
