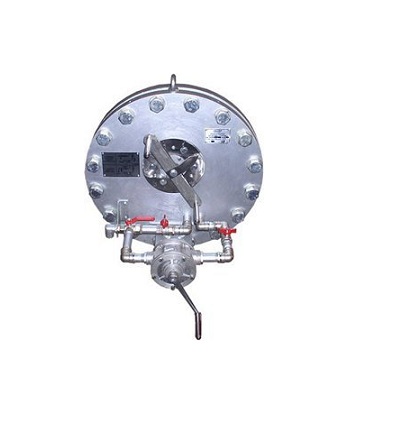

Пробоотборник универсальный ПСПР

Пробоотборник ПСПР является комплектующим изделием вертикальных цилиндрических резервуаров и устанавливается внутри них.

Для резервуаров с понтонной и плавающей крышей существует модификация ПСПРП.

Под заказ изготавливаются плавающие пробоотборники с понтоном.

Срок службы пробоотборников — не менее 10 лет.

Устройство и технические характеристики стационарного пробооборника ПСПР

Рисунок 1. Общий вид пробоотборника органного типа ПСПР, ПСПРП

1 - люк-лаз, 2 - лист усиливающий, 3 - прокладка, 4 - механизм управления, 5 - секция №1, 6 - секция №2, 7 - секция №3, 8 - секция №4, 9 - муфта, 10 - кронштейн, 11 - трубка 1-го уровня, 12 - кожух, 13,15 - болт, 14 - гайка.

Стационарный пробоотборник ПСПР в соответствии с рис. 1 состоит из люка-лаза 1 с усиливающим листом 2 и прокладкой 3, механизма управления 4, секций пробоотборных труб — 5, 6, 7, 8. Секции между собой соединены при помощи муфты 9, крепление к резервуару осуществляется при помощи кронштейнов 10, привариваемых к внутренней стенке.

Механизм управления 4 в соответствии с рис. 2 и 3 смонтирован на крышке 1 люка-лаза 1, рукоятки управления 4, шкалы 5, содержащей номера уровней отбора проб, и указателя 6, показывающего, с каким уровнем соединен гидрораспределитель 2. Рукоятка управления 4 находится на валу 7, который установлен с возможностью поворота на подшипниках 8, и бронзовой втулке 9. Герметичность вала 7 обеспечивается манжетами 10 и 11. На входе в гидрораспределитель 2 вворачиваются пробоотборные трубы секции первого уровня так, что другая сторона трубы находится на уровне 250±10 мм от дна нефтяного резервуара. Секции в сборе образуют пробоотборную колонну так, что в пробоотборные трубы «1» — «11» сливается продукт с уровней, расположенных на расстоянии 1000 мм друг от друга. На выходе из гидрораспределителя установлена сливная система, состоящаяиз запорного крана 12, трехходового крана 13 и сливного патрубка 14. Один из каналов трехходового крана 13 соединен гибким переходом 15 с системой прокачки, содержащей ручной насос 16, трубопровод возврата продукта в резервуар 17 и запорный кран 18.

Рисунок 2. Механизм управления ПСПР

1 - крышка, 2 - гидрораспределитель, 3 - бугель, 4 - рукоятка управления, 5 - шкала, 6 - указатель, 7 - вал, 8 - подшипник, 9 - втулка, 10, 11 - манжета, 12, 18 - запорный кран, 13 - трехходовый кран, 14 - сливной патрубок, 15 - гибкий переход, 16 - ручной насос, 17 -резервуар.

Рисунок 3. Механизм управления ПСПР

1-крышка, 2-гидрораспределитель, 3-бугель, 4-рукоятка управления, 5-шкала, 6-указатель, 7-вал, 8-подшипник, 9-втулка, 10,11-манжета, 12,18-запорный кран, 13-трехходовой кран, 14-сливной патрубок, 15-гибкий переход, 16-ручной насос, 17-трубопровод, 19-ручка насоса

В исходном положении запорные краны 12 и 18 закрыты (см. рис. 2).

Защитный кожух 12 (рис. 1) сварной конструкции закреплен на крышке 1 (рис.2) болтами 13 (рис.1).
