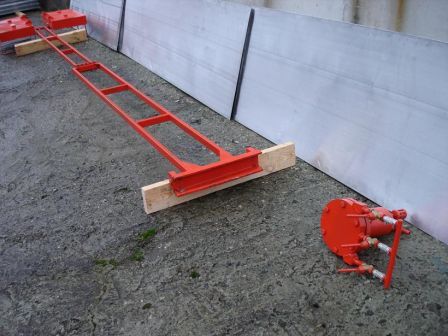

Пробоотборник сниженный плавающий ПСРТ
Пробоотборники ПСРт-1, ПСРпт-1 предназначены для отбора проб нефти и нефтепродуктов с трех уровней жидкости резервуаров согласно ГОСТу.
Пробоотборник ПСРт-1 устанавливается на вертикальный резервуар без понтона . Пробоотборник ПСРт-1 состоит из одной или двух коленных секций (в зависимости от типа вертикального резервуара РВС ), жёстко соединенных между собой гибкими трубками и шарнирными узлами.
Нижний шарнирный узел закрепляется на стенке резервуара , верхний, соответственно, крепится к специальному поплавку. Секции собраны из металлических труб.
Независимо от уровня нефтепродукта в резервуаре , конструкция пробоотборников позволяет производить раздельную очистку (продувку, промывку) отборных труб с применением специального насадка с обратным клапаном. Насадок устанавливается на отборные краны и входит в комплектацию пробоотборников.
Пробоотборник ПСРпт-1 устанавливается на вертикальный резервуар оснащенный любым типом понтонов: стальных, алюминиевых, блочных и т.п. Пробоотборники ПСРпт-1 состоят из одно или двух коленных секций, соединенных между собой гибкими трубками и шарнирными узлами. Нижний шарнирный узел закрепляется к стационарной опоре понтона или к стенке резервуара, верхний, соответственно,крепится или к специальному поплавку или к понтону.
Независимо от уровня нефтепродукта в резервуаре имеется возможность производить раздельную очистку (продувку, промывку) отборных труб с применением специальной насадки с обратным клапаном. Насадки входят в комплектацию пробоотборников ПСРт-1 и ПСРпт-1.
Устройство и технические характеристики сниженного пробоотборника ПСРт-1 и ПСРпт-1
Обозначения на рисунке:
- кран,
- пробозаборные трубы,
- шарнирный узел,
- гибкая трубка,
- верхний заборный узел,
- поплавок.
Для взятия пробы нефтепродукта из резервуара необходимо открыть кран 1, соответствующий тому уровню жидкости, с которого берется проба, после чего продукт набирается в специальную тару.
|
Характеристика |
Величина |
||
|
ПСРт-1 |
ПСРпт-1 |
||
|
Диаметр условного прохода отборных труб DN |
15 |
||
|
Высота взлива, м |
8,4 |
||
|
Условный диаметр кранов, мм |
15 |
||
|
Максимальная вязкость продукта, Ст |
4 |
||
|
Диаметр патрубка кранового узла, мм |
140 |
||
|
Минимальное расстояние от днища до точки отбора пробы, мм |
250 |
||
|
Температура окружающей среды,°С |
минимальная |
-60 |
|
|
максимальная |
+45 |
||
|
Габаритные размеры, мм, не более: |
длина |
8730 |
8730 |
|
ширина |
1238 |
||
|
высота |
1750 |
1750 |
|
|
Масса, кг, не более |
119 |
86 |
|
