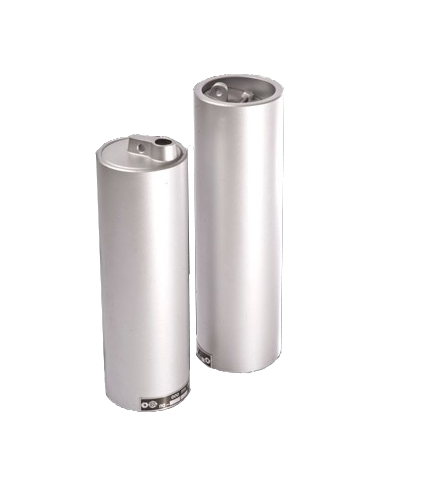

Пробоотборник секционный ПСРП

Пробоотборник является комплектующим изделием вертикальных цилиндрических резервуаров и устанавливается внутри них. Приемный узел приваривается к стенке с наружной стороны в нижней части вертикального резервуара.

Устройство и технические характеристики пробоотборника секционного ПСРП

Обозначения на рисунке:
1 — кронштейн; 2 — нижняя секция; 3 — средняя секция; 4 — верхняя секция; 5 — кран сливной с патрубком; 6 — ограждение; 7 — приемный узел; 8 — узел управления; 9 — основание; 10 — прокладка; 11 — шпилька; 12 — шайба; 13 — гайка; 14 — вал; 15 — муфта; 16 — уголок

Для отбора пробы нефтепродукта ручка узла управления 8 поворачивается вправо, усилие передается на вал 14 и коромысло нижней секции. Коромысла открывают или закрывают шаровые краны. Отверстия шаров совпадают с отверстиями кранов по бокам корпуса и перекрывают/открывают отверстия снизу.

Нефтепродукт поступает по боковым отверстиям шаровых кранов и независимо заполняет секции.

По своему составу полученная проба соответствует составу всего продукта в резервуаре.

Высота резервуара, м	Обозначения пробоотборников	Количество в пробоотборнике секций
		нижних	средних	верхних
17…18	ПСРП-17, ПСРП1-17	1	7	1
15…16	ПСРП-15, ПСРП1-15	1	6	1
13…14	ПСРП-13, ПСРП1-13	1	5	1
11…12	ПСРП-11, ПСРП1-11	1	4	1
9…10	ПСРП-9, ПСРП1-9	1	3	1
7…8	ПСРП-7, ПСРП1-7	1	2	1
5…6	ПСРП-5, ПСРП1-5	1	1	1
4	ПСРП-4, ПСРП1-4	1	-	1 спец. секция с двумя кранам

Таблица технических характеристик секционных пробоотборников ПСРП:

Характеристика	Величина
	ПСРП	ПСРП1
Диаметр условного прохода, мм	15
Объем пробы 1м пробоотборной колонны, л	0,15±0,05
Время отбора образца пробы, мин., не более	5**
Температура продукта, °С
минимальная	Минус 40
максимальная	+80
Гидростатическое давление в резервуаре, МПа, не более	0,16
Внутренний диаметр направляющей трубы, мм	240	200
Габаритные размеры, мм, не более:	1435х450х18050*
Масса, кг, не более	221*
* Для пробоотборников максимальных типоразмеров (ПСРП-17). ** Для пробоотборников при отборе проб светлых нефтепродуктов
