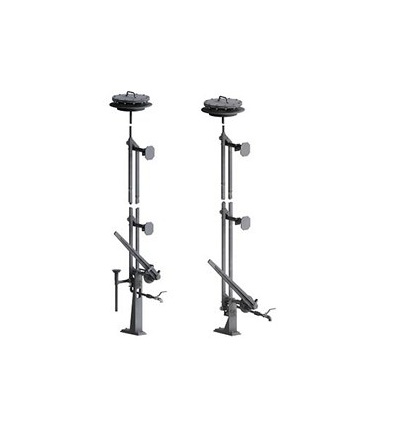

Пробоотборник секционный ПСР
Пробоотборник секционный ПСР (далее по тексту — пробоотборник) предназначен для отбора проб по всей высоте наземных резервуаров с нефтепродуктами с нормальным и повышенным давлением.
Проба, отобранная пробоотборником путем выделения в вертикальном резервуаре столбика продукта по всей высоте резервуара и слива его через систему труб верхней, средних и нижней секций в пробоотборную посуду, по своему составу соответствует продукту в резервуаре.
Монтаж пробоотборника производится на новом вертикальном резервуаре и на резервуарах после реконструкции или ремонта.
Пробоотборник является комплектующим изделием вертикальных цилиндрических резервуаров и устанавливается внутри них.
Устройство и технические характеристики пробоотборника секционного ПСР
Трубопроводы нижней, средней и верхней секций пробоотборника ПСР закрепляются между собой муфтовым соединением. Сливной кран с патрубком и все секции образуют сливную пробоотборную колонну. Световой люк состоит из прокладки, корпуса и крышки. К корпусу прикрепляется перемычка с закрепленной на ней трубой верхней секции. Люк устанавливается сварочным соединением на крышу резервуара. Секции пробоотборника ПСР устанавливаются через световой люк.
Для отбора пробы поворачивают ручку узла управления 8. Усилие передается на вал и на нижнее коромысло секции при помощи муфты. С коромыслом соединены средняя, нижняя и верхняя секции. При повороте коромысла закрываются и открываются шаровые краны. Отверстия кранов совпадают с боковыми отверстиями, при этом одновременно открываются и закрываются нижние отверстия корпуса.
Нефтепродукты поступают сквозь боковые отверстия шаровых кранов и независимо друг от друга заполняют секции..
По своему составу проба, отобранная посредством выделения столбика продукта на всей высоте резервуара, соответствует продукту, хранящемуся в резервуаре.
| Высота резер-вуара, м | Обозначения пробоотборников | Количество в пробоотборнике секций | ||
| нижних | средних | верхних | ||
| 17…18 | ПСР– 17 | 1 | 7 | 1 |
| 15…16 | ПСР-15 | 1 | 6 | 1 |
| 13…14 | ПСР-13 | 1 | 5 | 1 |
| 11…12 | ПСР-11 | 1 | 4 | 1 |
| 9…10 | ПСР-9 | 1 | 3 | 1 |
| 7…8 | ПСР-7 | 1 | 2 | 1 |
| 5…6 | ПСР-5 | 1 | 1 | 1 |
| 4 | ПСР-4 | 1 | - | 1 спец. секция с двумя кранам |
Таблица технических характеристик пробоотборника секционного ПСР:
| Характеристика | Величина |
|---|---|
| Диаметр условного прохода, мм | 15 |
| Объем пробы 1м пробоотборной колонны, л |
0,15±0,05 |
| Время отбора образца пробы, мин., не более |
5** |
| Температура продукта, °С | |
| минимальная | Минус 40 |
| максимальная | +80 |
| Гидростатическое давление в резервуаре, МПа, не более |
0,16 |
| Внутренний диаметр направляющей трубы, мм | - |
| Габаритные размеры, мм, не более: | 710х450х18100* |
| Масса, кг, не более | 230* |
|
* Для пробоотборников максимальных типоразмеров (ПСР-17). ** Для пробоотборников при отборе проб светлых нефтепродуктов |
|
Материал основных деталей пробоотборника секционного ПСР:
|
Наименование деталей |
Марка материала |
|---|---|
|
Корпус крана, коромысло |
АК5М2 ГОСТ1583-93 |
|
Крышка, усиливающая накладка, основание |
Ст3 сп ГОСТ 14637-89 |
|
09Г2С ГОСТ 19281-89 |
|
|
Фланец |
Ст3 сп ГОСТ 380-94 |
|
09Г2С ГОСТ 19281-89 |
|
|
Прокладка |
Паронит ПМБ3 ГОСТ 481-80 |
|
Кольцо |
Резиновая смесь ТУ 38.105-1082-86 |
