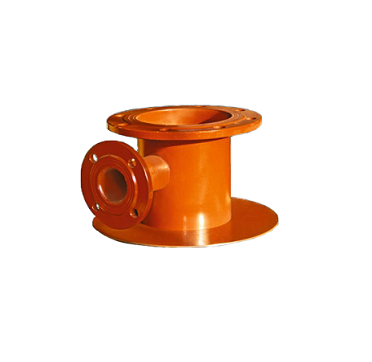

Патрубок замерного люка ПЗЛ
Патрубок замерного люка ПЗЛ–150 (далее по тексту - патрубок ПЗЛ) предназначен для установки замерного люка ЛЗ–150 и вентиляционной трубы с условным проходом DN–50.
Патрубок ПЗЛ является комплектующим изделием резервуара для хранения нефти, нефтепродуктов и химических жидкостей. ПЗЛ устанавливается на горизонтальном или вертикальном резервуаре.
Средний срок службы патрубка ПЗЛ — 10 лет.
Устройство и технические характеристики патрубка замерного люка ПЗЛ
- присоединительный фланец,
- труба,
- труба,
- усиливающая накладка,
- присоединительный фланец.
|
Наименование основных параметров |
Величина показателей |
|
|
Для установки люка замерного |
Для установки вентиляционной трубы |
|
|
Условный проход |
150 |
50 |
|
Присоединительные размеры, мм, не более: |
|
|
|
Межцентровое расстояние отверстий |
225 |
110 |
|
Диаметр отверстий |
18 |
14 |
|
Количество отверстий, шт. |
8 |
4 |
|
Габаритные размеры, мм, не более |
|
|
|
- длина |
335 |
|
|
- ширина |
260 |
|
|
- высота |
180 |
|
|
Масса, кг, не более |
10,5 |
|
