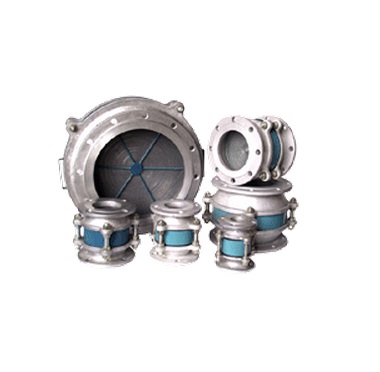

Огнепреградитель ОП (ААН)
Огнепреградитель ОП (ААН) устанавливается между вертикальным резервуаром и предохранительным или дыхательным клапаном. Огнепреградитель ОП предназначен для защиты вертикального резервуара от проникновения огня (пламени или искры) в газовое пространство через дыхательные клапаны (патрубки вентиляционные или клапаны предохранительные), предохраняя этим самым нефть от вспышки или взрыва.
Пример обозначения при заказе: ОП-150ААН У1, где
150 - условный проход огнепреградителя;
А - алюминиевый корпус с алюминиевой фальгой;
А - огнепреграждающий элемент из алюминиевой фольги;
Н - разборный корпус с возможностью замены огнепреграждающего элемента;
У1 - климатическое исполнение.
По устойчивости к воздействию климатических условий огнепреградители изготавливаются в исполнении У и УХЛ, категория расмещения 1 по ГОСТ 15150-69.
|
Параметр |
50ААН |
80 ААН |
100 ААН |
150 ААН |
200 ААН |
250 ААН |
300 ААН |
350 ААН |
500 ААН |
|---|---|---|---|---|---|---|---|---|---|
|
Условный проход Ду, мм |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
500 |
|
Пропускная способность при сопротивлении воздушного потока 118Па, м3/час, не более |
100 |
150 |
200 |
215 |
380 |
600 |
700 |
900 |
2950 |
|
Габаритные размеры, мм, не более |
|||||||||
|
Dн |
160 |
214 |
230 |
303 |
375 |
450 |
527 |
635 |
858 |
|
Н |
172 |
200 |
200 |
250 |
275 |
263 |
295 |
440 |
337 |
|
Присоединительные размеры, мм |
|||||||||
|
D |
141 |
184 |
205 |
260 |
315 |
370 |
440 |
485 |
640 |
|
D1 |
110 |
150 |
170 |
225 |
280 |
335 |
395 |
445 |
600 |
|
d |
14 |
18 |
18 |
18 |
18 |
18 |
22 |
22 |
22 |
|
n |
4 |
4 |
4 |
4 |
4 |
6 |
6 |
6 |
16 |
|
Масса, кг, не более |
3 |
5 |
6,1 |
10 |
16 |
20 |
30 |
45 |
70 |
