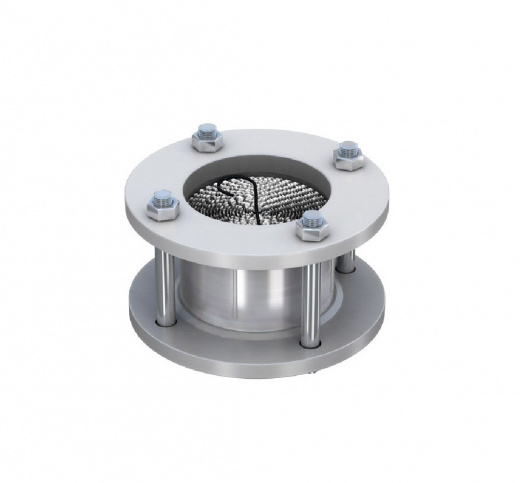

Огнепреградитель ОП (АА)

Огнепреградитель ОП (АА) устанавливается между вертикальным резервуаром и предохранительным или дыхательным клапаном. Огнепреградитель предназначен для защиты вертикального резервуара от проникновения огня (пламени или искры) в газовое пространство через дыхательные клапаны (патрубки вентиляционные, клапаны предохранительные), предохраняя этим самым нефть от вспышки или взрыва.

Пример обозначения при заказе: ОП-50АА У1, где
50 - условный проход огнепреградителя;
А - алюминиевый корпус с алюминиевой фальгой;
А - огнепреграждающий элемент из алюминиевой фольги;
У1 - климатическое исполнение.

По устойчивости к воздействию климатических условий огнепреградители изготавливаются в исполнении У и УХЛ, категория расмещения 1 по ГОСТ 15150-69.

Основой конструкции является огнепреграждающий элемент, размещенный в корпусе. Огнепреграждающий элемент состоит из плоской и гофрированных лент, намотанных на ось, которые также предохраняют элемент от выпадания.

Корпус огнепреградителя выполнен из алюминиевого сплава (АК8 ГОСТ 1583–93), огнепреграждающий элемент — из алюминиевой фольги (Д1 ГОСТ 4784–97).

Гасящее действие огнепреградителя, установленного на крыше резервуара типа РВС, основано на принципах интенсивного теплообмена, который происходит между стенками узких каналов огнепреграждающего элемента и проходящим через него газовоздушным потоком. При этом достигается снижение температуры газовоздушного потока до безопасных пределов.
