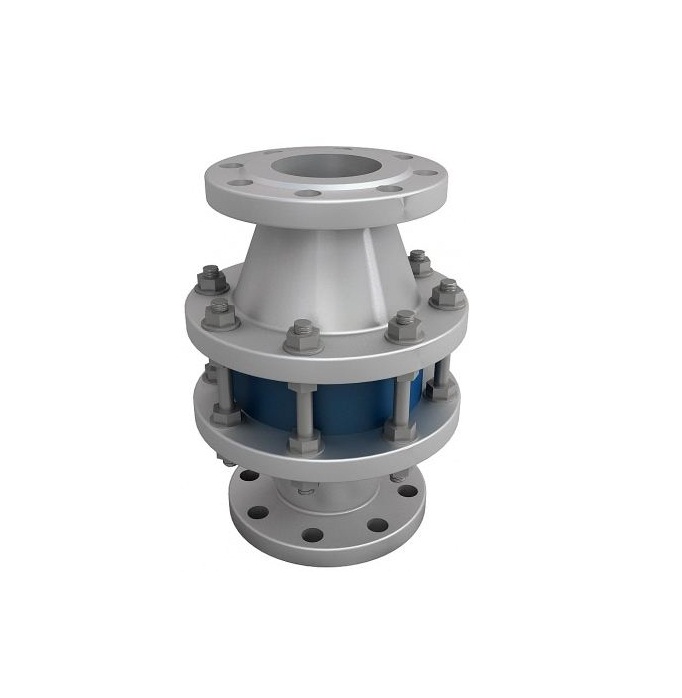

Огнепреградитель коммутационный детонационностойкий ОПКД

Огнепреградители ОПКД устанавливаются на трубопроводах. Соединение фланцевое болтовое. Соединительные фланцы изделия — по ГОСТ 12820-80, на условное давление (Ру) 40 кгс/см2. Присоединительные размеры фланцев соответствуют исполнению 1 по ГОСТ 12815-80.

Детонация характеризуется высокой — сверхзвуковой скоростью распространения пламени, а также наличием ударной волны. В связи с этим огнепреградители ОПКД имеют усиленную конструкцию корпуса и пламегасящего элемента. Кроме того, в составе огнепреградителя ОПКД предусмотрено специальное устройство, демпфирующее ударную волну.

В основе конструкции огнепреградителя ОПКД находится пламегасящий элемент кассетного типа, изготавливаемый из материалов, обладающих не только высокой теплоемкостью, но и повышенной огнестойкостью. В аварийной ситуации, сопровождающейся взрывом внутри трубопровода, вслед за фронтом ударной волны со сверхзвуковой скоростью распространяется пламя. Достигая огнепреградителя ОПКД, пламя продолжает свое движение по каналам пламегасящего элемента в направлении несгоревшего продукта. При этом в каналах пламегасящего элемента неизбежно происходит потеря тепловой энергии, что приводит к снижению температуры продукта ниже температуры вспышки — пламя гаснет.

Обладая такими пламегасящими свойствами, огнепреградители ОПКД при этом имеют минимальное гидравлическое сопротивление — рабочая среда проходит через них свободно.

По устойчивости к воздействию климатических факторов внешней среды огнепреградители ОПКД изготавливаются в исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример обозначения изделия при заказе: ОПКД-250-УХЛ, где
ОПКД — огнепреградитель коммуникационный детонационностойкий;
200 — условный проход в миллиметрах (мм);
УХЛ — климатическое исполнение по ГОСТ 15150-69.
