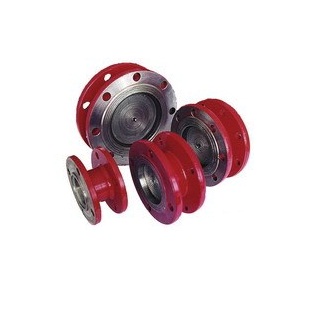

Огнепреградитель фланцевый ОПФ
Огнепреградители фланцевые ОПФ предназначены для регулирования давления в газовом пространстве резервуаров для хранения нефтепродуктов и защиты от попадания пламени и искр внутрь резервуара
Огнепреградитель устанавливается в газоуравнительной системе резервуаров через фланцевое соединение.
Перед установкой огнепреградителя необходимо:
1) удалить клейкую ленту, защищающую кассету;
2) кассету продуть сжатым воздухом;
3) закрепить огнепреградитель через фланцевое соединение в газоуравнительной системе при помощи болтов и гаек.
|
Параметр |
ОПФ 50 |
ОПФ-80 |
ОПФ-100 |
ОПФ-150 |
|---|---|---|---|---|
|
Условный проход Ду, мм |
50 |
100 |
100 |
150 |
|
Пропускная способность при сопротивлении воздушного потока 118Па, м3/час, не более |
25 |
50 |
60 |
75 |
|
Габаритные размеры, мм, не более |
||||
|
H |
80 |
80 |
80 |
80 |
|
D |
160 |
190 |
205 | 260 |
|
Присоединительные по центрам, мм |
125 |
155 |
180 |
240 |
|
Масса, кг, не более |
6 |
8 |
9 |
14 |
