Механизм управления хлопушкой

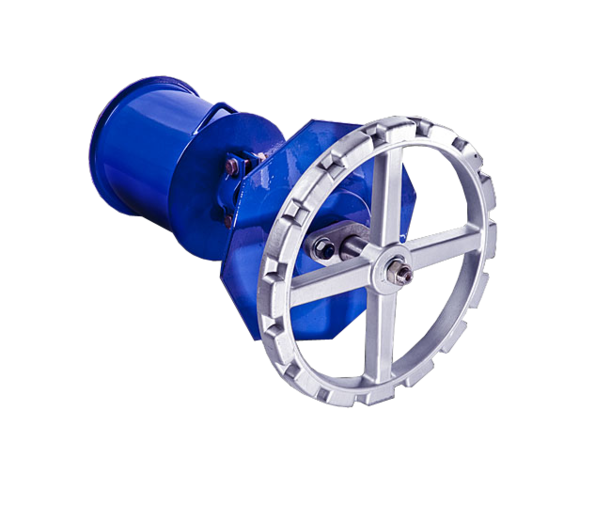

Механизм управления МУ-1 с ручным приводом предназначен для открытия и закрытия крышки хлопуши, фиксации ее в требуемом положении.
МУ-1 Изготавливается в климатическом исполнении 1, по категории размещения 1.
Устройство и технические характеристики механизма управления МУ-1
Обозначения на рисунке:
- корпус управления,
- вал,
- барабан,
- трос,
- штурвал,
- указатель,
- стопор,
- кронштейн,
- хлопуша,
- стенка резервуара.
Механизм управления МУ-1 состоит из корпуса 1, вала 2 и барабана 3. Барабан соединен с крышкой хлопуши при помощи троса 4. На вал устанавливается штурвал 5, открывающий и закрывающий хлопушу и фиксирующий крышку в открытом положении. При помощи стопора 7 достигается любое положение крышки.
