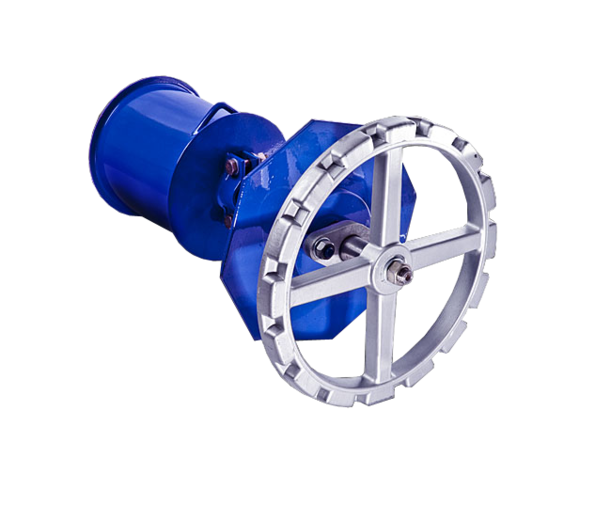

Механизм управления хлопушкой верхний МУВ
Механизмы управления хлопушкой верхние предназначены для открывания крышек хлопуш резервуаров и фиксации их в открытом положении.
Устройство и технические характеристики механизма управления хлопушкой МУВ
Обозначения на рисунке:
- маховик,
- стойка,
- шпиндель,
- сальник,
- подвеска.
Механизм управления хлопушкой МУВ состоит из стойки 2, на которой установлен шпиндель 3, закрепленный при помощи подвески 5 и сальника 4. На верхнем хвостовике шпинделя установлен маховик 1. Вращение маховика вызывает подъем и опускание шпинделя и, соответственно, открывание и закрытие крышки хлопушки.
|
Наименование параметров |
МУВ-80 |
МУВ-250 |
МУВ-400 |
|---|---|---|---|
|
Условный проход хлопушек DN |
80 |
250 |
400 |
|
Высота (Н), мм, не более |
977 |
1800 |
2120 |
|
Высота (Н1), мм, не более |
330 |
610 |
950 |
|
Диаметр, мм, не более |
260 |
260 |
260 |
|
Кол-во отверстий во фланце присоединительном |
8 |
8 |
8 |
|
Диаметр отверстий во фланце, мм |
18 |
18 |
18 |
|
Усилие на маховик, кгс, не более |
15 |
||
|
Масса, кг |
15 |
25 |
30 |
