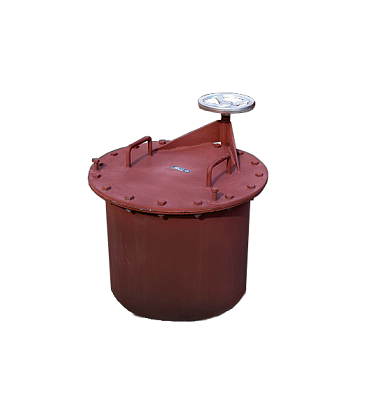

Люк световой ЛС
Люк световой ЛС предназначен для проветривания резервуара во время ремонта и зачистки, а также для подъема крышки хлопушки при обрыве рабочего троса.
Люк устанавливается на крыше резервуара над хлопушкой, монтируемой на приемно-раздаточном патрубке.
Люки ЛС-400 ЛС-500 могут быть изготовлены с поворотный устройством (ЛС-400П и ЛС-500П).
Обозначения на рисунке:
- патрубок,
- крышка,
- прокладка резиновая,
- накладка усиливающая,
- болт,
- гайка,
- шайба,
- скоба.
|
аименование параметров |
ЛС-200 | ЛС-300 |
ЛС-400 |
ЛС-500 |
ЛС-500П | ЛС-600 |
ЛС-1000 |
|---|---|---|---|---|---|---|---|
|
Условный проход, DN |
400 | 300 |
400 |
500 |
500 | 600 |
1000 |
| Габаритные размеры, мм, не более | |||||||
|
- диаметр люка наружный |
350 362 |
455 500 |
535
462 |
640
562 |
640 600 |
760 562 |
1175
603 |
|
Диаметр усиливающей накладки, Dн, мм, не более |
440 | 650 |
860 |
1100 |
1100 | 1160 |
1500 |
|
Масса, кг, не более |
32 | 55 |
69 |
104 |
110 | 140 |
200 |
