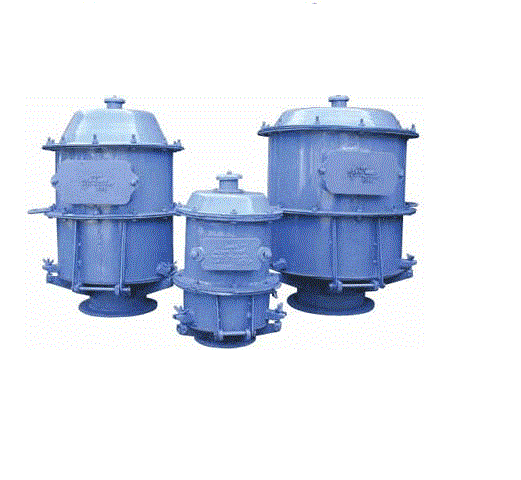

Клапан непримерзающий дыхательный мембранный
Дыхательный клапан НДКМ непримерзающий мембранный используется в качестве дыхательного оборудования на резервуарах с нефтепродуктами с допустимым избыточным давлением 200 мм вод. ст. и сообщающего газовое пространство резервуара с атмосферой.
Устройство и технические характеристики клапана дыхательного НДКМ
Обозначения на рисунке:- корпус клапана,
- корпус нижний в сборе,
- мембрана нижняя в сборе,
- диафрагма верхняя,
- грибок,
- огнепреграждающий элемент,
- кожух,
- крышка.
|
Обозначение |
НДКМ-100 |
НДКМ-150 |
НДКМ-200 |
НДКМ-250 |
|
|
Диаметр условного прохода присоединительного патрубка, мм |
100 |
150 |
200 |
250 |
|
|
Давление срабатывания, Па (мм вод.ст) |
1372-1569 (140-160) |
1569-1667 (160-170) |
|||
|
Вакуум срабатывания в пределах, Па (мм вод. ст.) |
157-196 (16-20) |
177-198 (18-20) |
|||
|
Пропускная способность (по воздуху), м3/ч |
200 |
500 |
900 |
1500 |
|
|
Габаритные размеры, мм, не более: |
диаметр высота |
300 600 |
510 690 |
510 670 |
610 900 |
|
Присоединительные размеры, мм, не более: |
D1 d n |
170 18 8 |
225 18 8 |
280 18 8 |
335 18 8 |
|
Масса, кг, не более |
25 |
50 |
55 |
77
|
|
