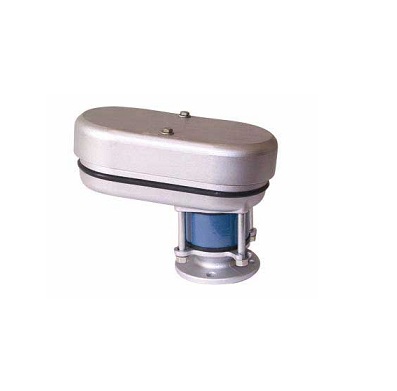

Клапан КДМ-50
Клапан дыхательный КДМ 50 со встроенным огнепреградителем предназначен для герметизации газовогопространства резервуаров со светлыми нефтепродуктами и регулирования давления в необходимых пределах, сокращает потери от испарения нефтепродуктов и уменьшает загрязнение окружающей среды.
Устройство и технические характеристики дыхательного клапана КДМ 50
Обозначения на рисунке:- корпус,
- кассета огнепреградителя,
- переходник,
- крышка,
- седло давления,
- седло вакуума,
- тарелка давления,
- тарелка вакуума,
- гибкая связь.
Установка клапана дыхательного КДМ 50 производится на монтажные патрубки резервуаров посредством присоединительного фланца 3. Для защиты от воздействия окружающей среды клапан КДМ 50 оснащен крышкой 4.
| Наименование параметров | Клапан КДМ 50 |
| Условный проход, Dу мм | 50 |
| Рабочее давление, Па (мм вод.ст.). | 2000 (200) |
| Рабочий вакуум, Па (мм вод.ст.). | 250 (25) |
| Давление срабатывания, Па (мм вод.ст.). | 1400 (140) |
| Вакуум срабатывания, Па (мм вод.ст.). | 100-150 (10-15) |
| Пропускная способность, м3 /ч. | 22 |
|
Габаритные размеры, мм. - длина L - ширина - высота H |
328 156 240 |
|
Присоединительные размеры, мм. D D1 d n, шт. |
140 110 14 4 |
| Масса, кг, не более | 8 |
