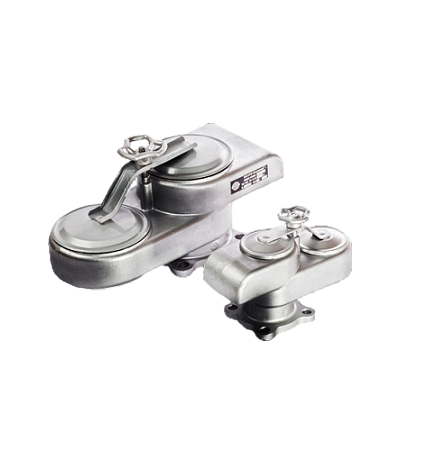

Клапан дыхательный СМДК
Совмещенный механический дыхательный клапан СМДК 50, 100, 150, 200, 250 используется для регулирования давления в газовом пространстве резервуаров в процессе слива и налива нефтепродуктов, а также температурных колебаний и защиты содержимого резервуаров от попадания внутрь пламени и искр. Клапан СМДК устанавливается при помощи присоединительного фланца на монтажный патрубок резервуара.
По устойчивости к воздействию климатических факторов внешней среды изгота вливаются в исполнении У и УХЛ, категория размещения 1
Диаметр : от 50 до 250 мм
Материал : алюминий
Страна ввоза : РФ
Устройство и технические характеристики дыхательного клапана СМДК
Дыхательный клапан СМДК 50, 100, 150, 200, 250 - устройство изделия|
Характеристика |
СМДК - 50AA |
СМДК-100AA |
СМДК-150 |
СМДК-200 |
СМДК-250 |
|
|
Условный проход, мм |
50 |
100 |
150 |
200 |
250 |
|
|
Давление срабатывания, мм вод.ст. |
160-180 |
160-180 |
160-180 |
140-160 |
140-160 |
|
|
Вакуум срабатывания, мм.вод.ст. |
20-25 |
|||||
|
Пропускная способность, м /ч |
25-50 |
25-100 |
25-150 |
25-200 |
25-250 |
|
|
Габаритные размеры, мм |
||||||
|
- длина L |
285 |
425 |
546 |
745 |
946 |
|
|
- ширина |
140 |
250 |
265 |
315 |
370 |
|
|
- высота H |
202 |
333 |
352 |
461 |
568 |
|
|
Присоединительные размеры, мм. |
D |
140 |
205 |
260 |
315 |
370 |
|
D1 |
110 |
170 |
225 |
280 |
335 |
|
|
d |
14 |
18 |
18 |
18 |
18 |
|
|
n, шт. |
4 |
4 |
4 |
8 |
12 |
|
|
Масса, кг, не более |
5 |
11,5 |
26,5 |
47,5 |
95,5 |
|
