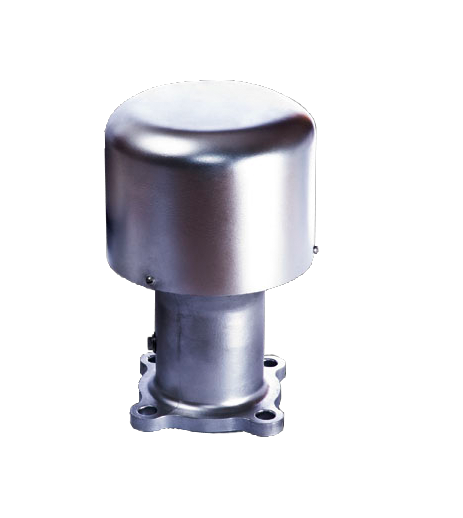

Клапан дыхательный механический КДМ–50М
Клапан дыхательный механический КДМ–50М со встроенным огнепреградителем типа КДМ (далее по тексту - клапан дыхательный) предназначен для регулирования давления паров нефтепродуктов в вертикальном резервуаре в процессе закачки или выкачки нефтепродуктов, а также при колебании температуры.
Минимальная пропускная способность дыхательных клапанов определяется в зависимости от максимальной производительности приемораздаточных операций (включая аварийные условия) по установленным формулам. При повышенной пропускной способности применяют клапан дыхательный КДС.Не допускается изменение производительности приемораздаточных операций после введения вертикального резервуара в эксплуатацию без пересчета пропускной способности дыхательного клапана, а также увеличение производительности слива продукта в аварийных условиях.Дыхательный клапан является комплектующим изделием вертикальных резервуаров для нефтепродуктов. Устанавливается дыхательный клапан на крыше вертикального резервуара. Установленный срок службы дыхательного клапана - 15 лет. По его истечении дыхательный клапан должен быть заменен на новый или проведены его испытания в объеме периодических по методике предприятия-изготовителя.Дыхательный клапан имеет необходимую документацию и соответствующую сертификацию
| Наименование параметра | Значение параметра |
|---|---|
| Условный проход DN | 50 |
| Рабочее давление, Па (мм вод. ст.), не более | 2000 (200) |
| Рабочий вакуум, Па (мм вод. ст.), не более | 250 (25) |
| Давление срабатывания, Па (мм вод. ст.), не более | 1450 (145) |
| Вакуум срабатывания, Па (мм вод. ст.), не более | 150 (15) |
| Пропускная способность, м³/ч, не более | 22 |
| Габаритные размеры, мм, не более | |
| длина | 160 |
| ширина | 160 |
| высота | 245 |
| Масса, кг, не более | |
