Дыхательный клапан КДС-3000

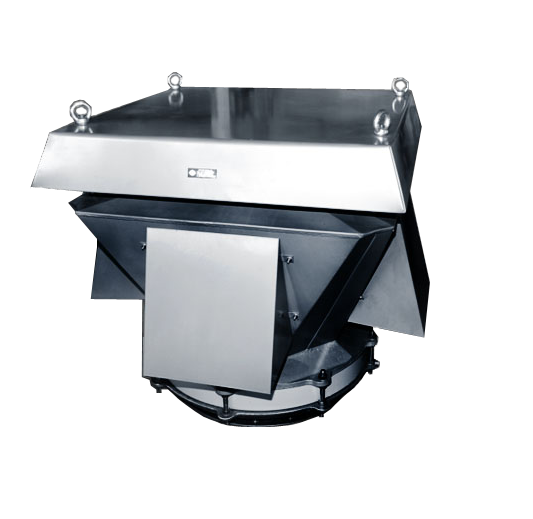

Клапан дыхательный КДС 3000 используется для герметизации газового пространства нефтяных резервуаров и поддержания давления в заданных пределах. КДС 3000 работает как в режиме дыхательных, так и предохранительных клапанов.
В состав дыхательного клапана входит кассета огневого предохранителя.
Устройство и технические характеристики клапана дыхательного КДС 3000
Обозначение на рисунке:- корпус,
- тарелка вакуума,
- тарелка давления,
- переходник,
- огневой предохранитель,
- крышка,
- козырек.
Клапан КДС 3000 устанавливается на монтажный патрубок крыши резервуара через присоединительный фланец переходника 4. Для защиты от воздействия внешней среды клапан оснащен крышкой 6 и четырьмя козырьками 7 для вакуумных затворов.
При установке на резервуаре дыхательных клапанов КДС 3000 в качестве предохранительных, последние должны быть того же типоразмера, что и дыхательные. Рабочие параметры КДС 3000 должны превышать параметры дыхательных клапанов на 5-10%.
|
Наименование параметров |
КДС-3000/250 |
КДС-3000/350 |
КДС-3000/500 |
|
|
Условный проход Dу, мм |
250 |
350 |
500 |
|
|
Рабочее давление, Па (мм вод. ст.) |
2000 (200) |
|||
|
Рабочий вакуум, Па (мм вод. ст.) |
250 (25) |
|||
|
Давление срабатывания, Па (мм вод. ст.) |
1500-1600 (150-160) |
|||
|
Вакуум срабатывания, Па (мм вод. ст.) |
100 - 150 (10-15) |
|||
|
Пропускная способность, м3/ч, |
1100 |
2400 |
3000 |
|
|
Площадь проходного сечения седла давления, см2. |
1880 |
|||
|
Площадь проходного сечения седел вакуума, см2. |
3760 |
|||
|
Габаритныеразмеры, мм. - длина L - ширина - высота H |
1300 1300 1100 |
1300 1300 1170 |
1300 1300 1060 |
|
|
Присоединительные размеры, мм. |
D |
370 |
485 |
640 |
|
D1 |
335 |
445 |
600 |
|
|
d |
18 |
22 |
22 |
|
|
n, шт. |
12 |
12 |
16 |
|
|
Масса, кг, не более |
140 |
|||
