Хлопуша электроприводная ЭХ–700
Хлопуша электроприводная ЭХ–700 (далее по тексту — хлопуша) предназначена для предотвращения потерь нефтепродуктов из вертикального резервуара через неплотности в трубопроводах и в резервуарной задвижке или вследствие разрыва трубопровода.
Хлопуша является комплектующим изделием резервуаров для нефтепродуктов. При дистанционном управлении перекачкой на вертикальных резервуарах устанавливают электроприводные механизмы для открывания хлопуши.
Хлопуша монтируется на конце приемо-раздаточного патрубка, обращенного внутрь вертикального резервуара.
Закрывание и открывание хлопуши производится электроприводом - 1, который установлен на стойке - 2 механизма управления.
Управление хлопуши дистанционное - местное - от маховика электропривода или кнопки на пульте управления Вращение выходного вала электропривода передается на винт - 3 механизма управления - 4.
На винте механизма управления установлена плавающая гайка - 5, которая находится в зацеплении с рычагом перепускной крышки - 7. Поступательное движение плавающей гайки позволяет открывать или закрывать крышку хлопуши.
Для уменьшения усилия открывания основной крышки - 8, вначале открывается перепускная крышка - 7, для открытия которой требуется незначительное усилие, а затем основная крышка хлопуши при помощи рычага - 9.

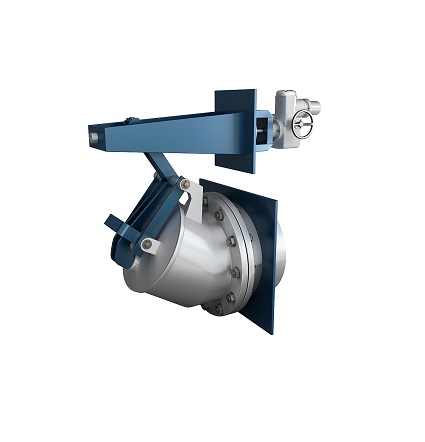

Общий вид хлопуши электроприводной ЭХ-700:
1 - электропривод; 2 - стойка; 3 - винт; 4 - механизм управления; 5 - плавающая гайка; 6 - рычаг; 7 - препускная крышка; 8 - основная крышка; 9 - рычаг; 10 - опорная плита; 11 - опора; 12 - хлопуша; 13 - корпус.
| Наименование параметра | Величина параметра |
|---|---|
| Условный проход, мм | 700 |
| Рабочее давление, МПа (кгс/см²) | 0,17 (1,7) |
| Габаритные размеры, мм, не более: | |
| длина | 2710 |
| ширина | 910 |
| высота | 1640 |
| Масса, кг, не более | 990 |
