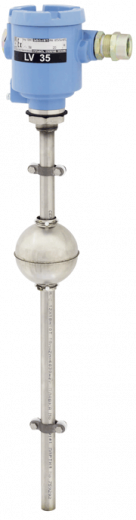

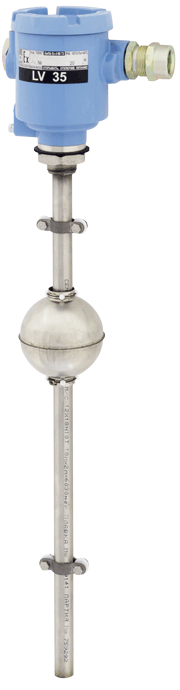

Герконовый уровнемер с аналоговым выходом ПМП-063

Корпус изготавливается из алюминиевого сплава АК7ч (АЛ9) с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу – из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется устройствами крепления защитной оболочки кабеля различных типов. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.

Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.

В направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, установлена электронная плата с магниточувствительными контактами (герконами). Поплавок с магнитом свободно перемещается по направляющей вместе с изменяющимся уровнем среды, замыкая герконы.

Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд и соединением их через резисторы по схеме резистивного делителя напряжения, цепи которого подключены к плате блока управления.

Особенности

• исполнение с видом взрывозащиты «искробезопасная электрическая цепь i» уровня «ia» и маркировкой взрывозащиты 0Ex ia IIB T5 Ga X
• антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
• взрывобезопасное исполнение
• простое применение и ввод в эксплуатацию
• транспортное исполнение для передвижных резервуаров, включая морские и речные суда
• большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
