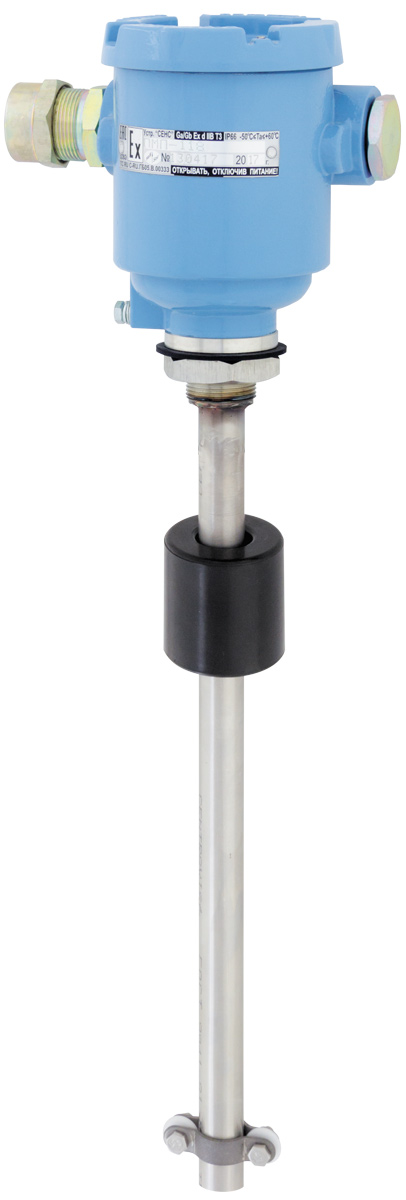

Герконовый уровнемер ПМП-118

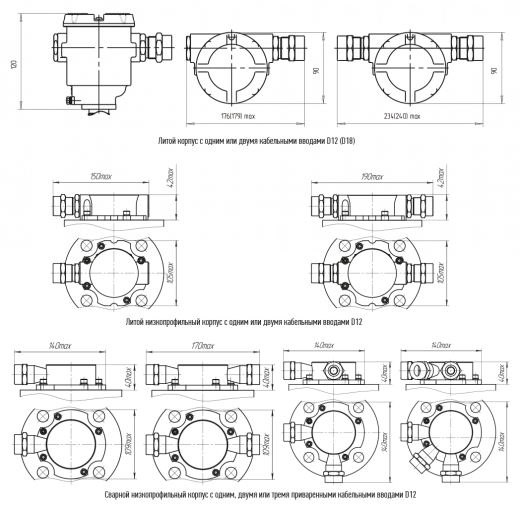

Корпус из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашен порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется различными устройствами крепления защитных оболочек кабеля. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.

Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.

В направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, установлен чувствительный элемент с датчиками температуры (до восьми).

Измерение уровня жидкости основано на воздействии магнита, расположенного в поплавке, на магниточувствительные контакты (герконы), находящиеся в направляющей: поплавок перемещается по направляющей вместе с изменяющимся уровнем жидкости, и своими магнитами вызывает замыкание герконов.

Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд и соединением их через резисторы по схеме резистивного делителя напряжения, цепи которого подключены к плате блока управления.

Кроме измерений уровня и температуры преобразователь расчитывает среднюю температуру среды, плотность, объём и массу. Осуществляет выдачу управляющих сигналов при достижении приведёнными параметрами заданных значений и (или) при неисправности.

Особенности

• передаёт обработанные значения измеренных параметров
• лёгкая интеграция в различные системы телематики
• антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
• взрывобезопасное исполнение
• инверсное исполнение для монтажа в дно резервуара
• непрерывная самодиагностика
• транзитное подключение
• простое применение и ввод в эксплуатацию
• транспортное исполнение для передвижных резервуаров, включая морские и речные суда
• большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
