Сигнализатор МС-3-2Р для датчиков уровня и электроконтактных манометров

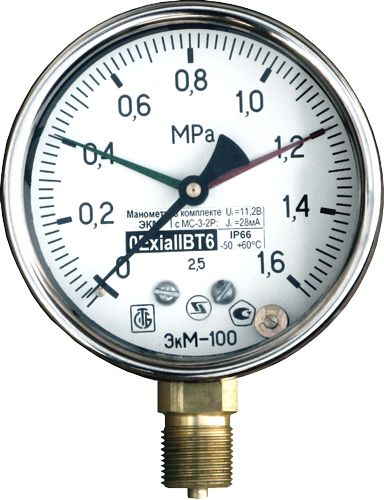

Предназначены для совместной работы с датчиками уровня, имеющими выход W5DНЗ (см. разделы «Датчики уровня … (с выходом W5DНЗ)», и показывающими и сигнализирующими манометрами, вакуумметрами, мановакуумметрами (см. раздел «Электроконтактные манометры»).
Устройство

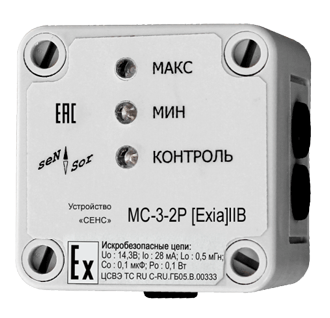

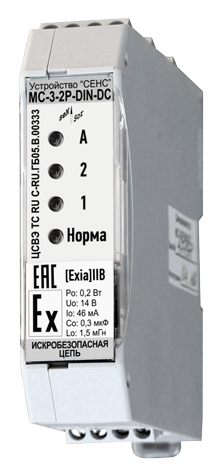

Сигнализаторы МС-3-2Р, МС-3-2Р-ГС, МС-3-2Р-DIN-DC выполнены в пластиковых корпусах. Сигнализатор МС-3-2Р-ГС-ВЗ выполнен в корпусе из стали 09Г2С, имеет вид взрывозащиты «взрывонепроницаемая оболочка», маркировку 1Exd[ia]IIBT4. Сигнализаторы МС-3-2Р и МС-3-2Р-ГС имеют встроеный пьезозвонок. Все сигнализаторы, кроме МС-3-2Р, имеют выход на внешний светозвуковой сигнализатор ВС-3-12В (ВС-3-24В). Сигнализатор МС-3-2Р-DIN-DC предназначен для монтажа на DIN-рейку TH35-7,5 или TH35-15.
Технические параметры
|
1 |
Тип сигнализатора, В |
МС-3-2Р-DIN-DC |
МС-3-2Р |
МС-3-2Р-ГС МС-3-2Р-ГС(ВА) |
МС-3-2Р-ГС-ВЗ |
|
|
2 |
Напряжение питания, В |
=6…42 |
~220В, 50 Гц |
|||
|
3 |
Мощность потребляемая, Вт, не более |
0,85 |
4 |
|||
|
4 |
Нагрузочные параметры выходных реле, не более |
Напряжение – 250В, ток – 5А |
||||
|
5 |
Диапазон температур окружающей среды, град. С |
+5…+50 |
-50…+60 |
|||
|
6 |
Маркировка взрывозащиты |
[Ex ia Ga] IIB |
1Exd[ia]IIBT4 |
|||
|
7 |
Степень защиты по ГОСТ 14254 |
IP20 |
IP40 |
IP66 |
||
|
8 |
Длина линии связи «сигнализатор – датчик», не более, м |
500 |
||||
|
9 |
Габаритные размеры, мм |
91×22,5×92 |
65×65×57 |
203×164×78 |
||
|
10 |
Средний срок службы, лет |
15 лет |
||||
Принцип работы
При замыкании/размыкании выходных контактов датчика уровня или электроконтактного манометра происходит загорание соответствующих светодиодов, расположенных на лицевой панели сигнализатора, включение звукового сигнала (встроенного пьезозвонка или внешнего сигнализатора, например ВС-3-12В (рис. 5, 6), длительностью 20 с, переключение контактов выходных реле. Алгоритм работы сигнализации применительно к датчикам уровня описан в п. 12Е раздела “ПМП. Варианты исполнения”. Применительно к электроконтактным манометрам: уровень “1” соответствует нижнему порогу давления (”MIN”), уровень “2” - верхнему порогу (”MAX”), уровень “3” соответствует обрыву линии связи (”Авария”). Алгоритм переключения реле (рис. 3): при достижении уровня “1” переключается реле 1, - уровня “2” - реле 2 (реле 1 переходит в исходное состояние), - уровня “3” - переключаются оба реле.
Вариант исполнения - сигнализатор МС-3-2Р-ГС(ВА) включает сигнализацию только при достижении контрольного уровня “3” (”Авария”).
В сигнализаторе МС-3-2Р-DIN-DC предусмотрена настройка алгоритма сигнализации и срабатывания реле, которая позволяет:
- уменьшать длительность звукового сигнала до 0,5 сек на контрольных уровнях «1» и «2» для применения в системах автоматического регулировании уровня жидкости, если достижение этих контрольных уровней является нормальным режимом работы (по аналогии с МС-3-2Р-ГС(ВА)
- устанавливать кратковременное переключение реле на уровнях «1» и «2», необходимое, например, для осуществления контроля наполнения нескольких резервуаров одним насосом с использованием в качестве управляющего элемента реле-пускателя с самоудерживающим контактом (рис. 4)
- устанавливать не прекращающуюся сигнализацию при достижении уровня «3» («Авария»)
- устанавливать реагирование на уровне «3» только одного реле, тем самым устанавливать его назначение: нижний аварийный или верхний аварийный
Для осуществления этих настроек под откидывающейся панелью сигнализатора находятся соответствующие переключатели режимов работы сигнализации и реле (рис. 2).
Сигнализаторы обеспечивают защиту от дребезга контактов, возникающего при вибрации датчика, свойственного электроконтактным манометрам со слабым поджатием контактов, благодаря наличию программной задержки срабатывания при кратковременном размыкании контактов.
