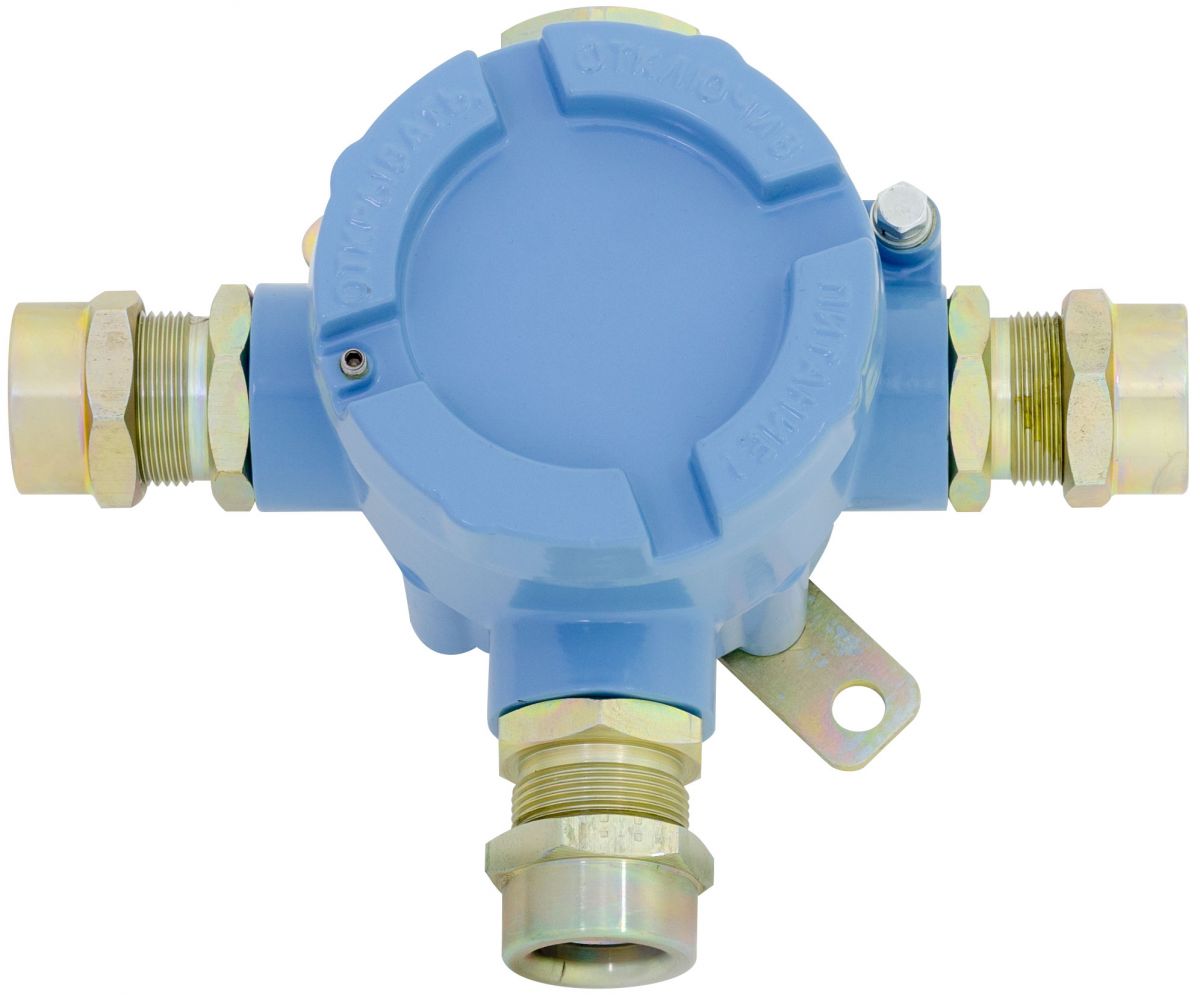

Преобразователь температуры измерительный ВУУК-Е-ПТИ

Устройство, принцип работы

Выполнен в литом корпусе из алюминиевого сплава с крышкой и кабельными вводами, в котором расположена микропроцессорная плата обработки с клеммными зажимами для подключения преобразователя к линии питания-связи «СЕНС» и для подключения термопреобразователя сопротивлений. Преобразователь имеет внутренний и наружный заземляющие зажимы. Корпус имеет резиновые уплотнения для защиты от воды и пыли.

В основе принципа работы преобразователя лежит измерение сопротивления термопреобразователя сопротивления по величине падения напряжения, возникающего при пропускании через термопреобразователь измерительного тока. По измеренному сопротивлению в соответствии с ГОСТ 6651-94, ГОСТ Р 8.625-2006 определяется измеренная температура. Информация о температуре преобразуется в цифровой кодированный сигнал протокола «СЕНС».
