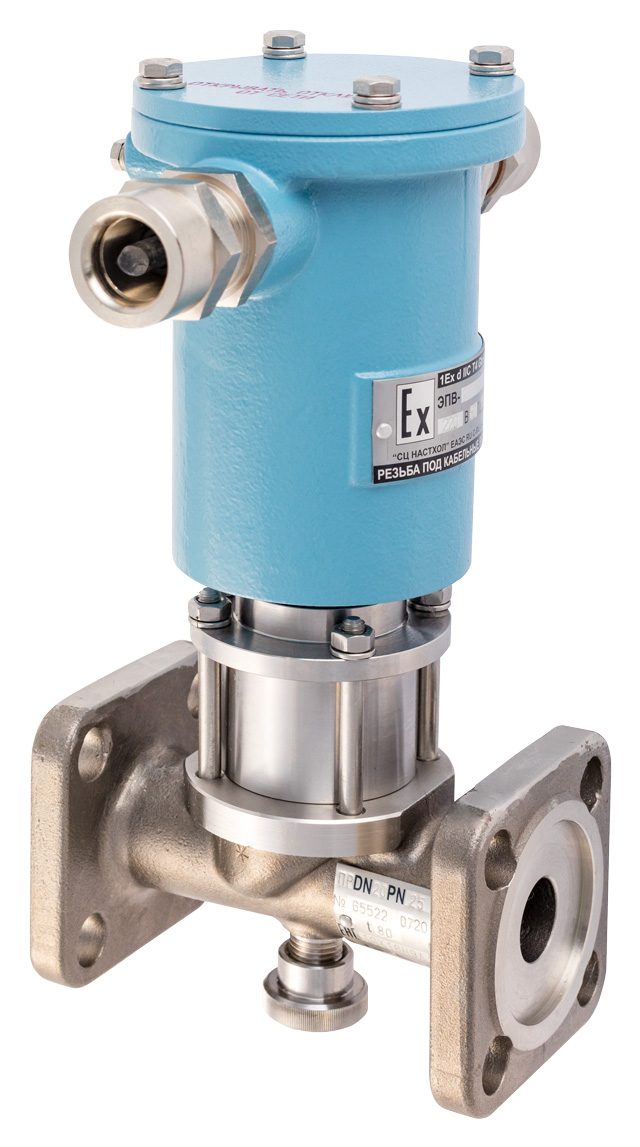

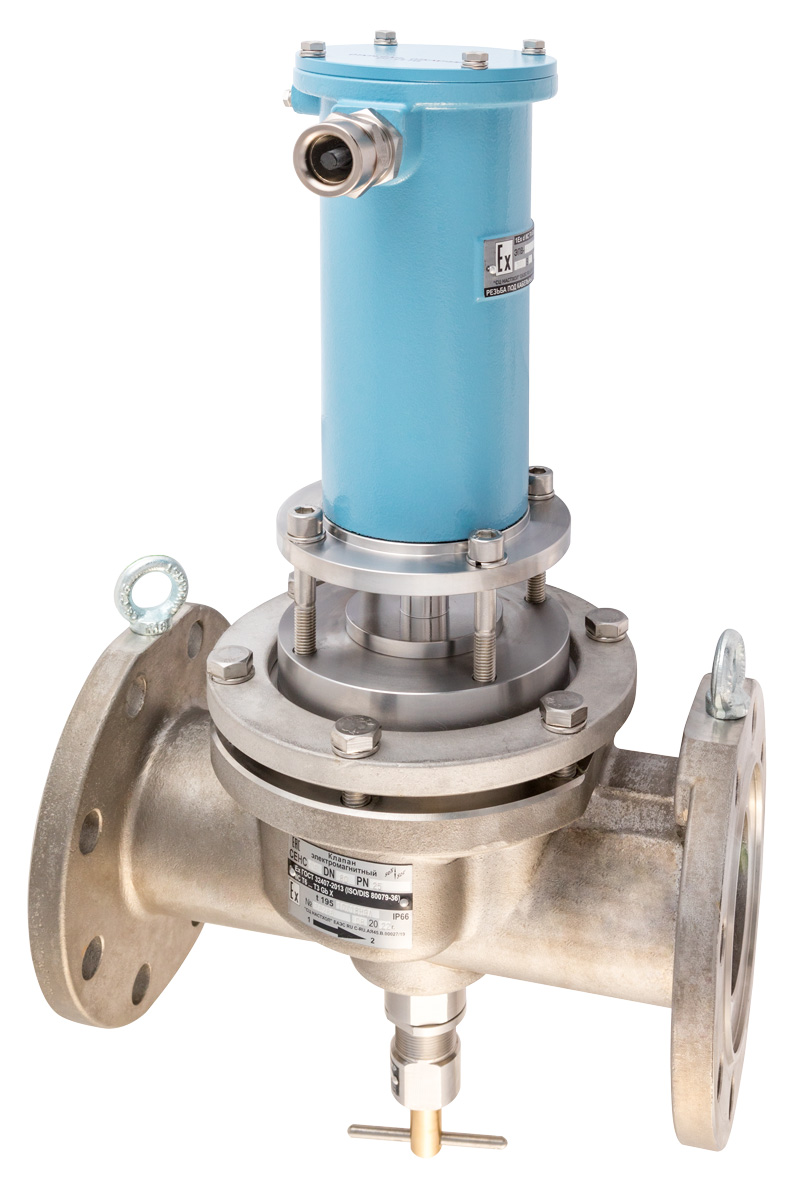

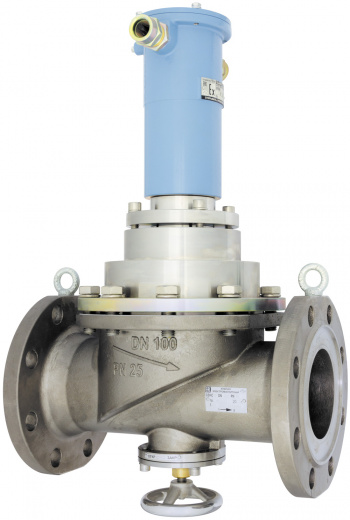

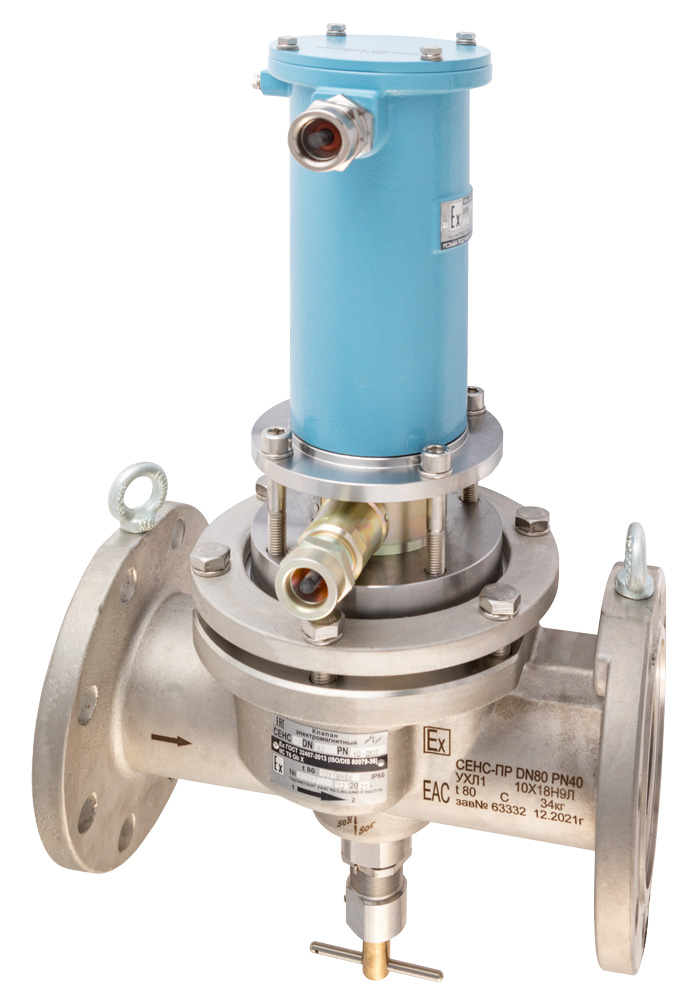

Клапаны СЕНС-ПР DN(15 .. 150)PN(16 .. 40)
Предназначены для работы в качестве запорного устройства с дистанционным электрическим и местным ручным управлением потоками жидких и газообразных сред в трубопроводах.
Особенности
- местный световой указатель положения затвора
- арктическое исполнение от -60 °C
- датчик конечных положений затвора (для DN25 .. 100)
- исполнение для температур рабочей среды до 200°C
Дополнительный датчик конечных положений затвора СЕНС-ДКП
Предназначен для определения крайних положений («открыт» / «закрыт») затвора электромагнитного клапана без подачи напряжения питания на его привод.
Размещается во взрывозащищённом корпусе с присоединительным штуцером, внутри которого находятся винтовые клеммные зажимы для подключения. Через корпус датчика проходит шток, связывающий подвижный сердечник соленоида электромагнитного привода и затвор клапана.
Схема управления датчика построена на микроконтроллере, который определяет положение штока, жёстко связанного с подвижным затвором клапана, и выдаёт сигналы на два твердотельных реле с одним общим контактом. В положениях затвора клапана «открыт» или «закрыт» – замкнуты общий контакт и контакт реле, соответствующего текущему положению. Схема датчика положений показана на рисунке.
Клапан закрыт: «К1» и «Общий» замкнуты, «К2» и «Общий» разомкнуты.
Клапан открыт: «К1» и «Общий» разомкнуты, «К2» и «Общий» замкнуты.
Цепи питания и сигнализации датчика положений гальванически развязаны.
Технические характеристики датчика конечных положений затвора СЕНС-ДКП
| Параметры электропитания: | напряжение питания, В | от 10 до 36 |
| потребляемая мощность, Вт, не более | 0,5 | |
| Коммутационные параметры реле: | тип выхода | сухой контакт |
| коммутируемое напряжение (AC/DC), В, не более | 60 | |
| коммутируемый постоянный ток (эффективное значение переменного тока), мА, не более | 100 | |
| максимальное сопротивление замкнутых контактов, Ом | 2 | |
| максимальный ток утечки на разомкнутых контактах при напряжении 60 В, мкА | 4 | |
| Параметры кабеля для подключения: | сечение проводников, мм² | от 0,15 до 1,5 |
| диаметр кабеля по изоляции, мм | от 5 до 12 | |
| Температура окружающей среды, °C | от -50 до +60 | |
| Маркировка взрывозащиты | 1Ex d IIC T4 Gb Х |
