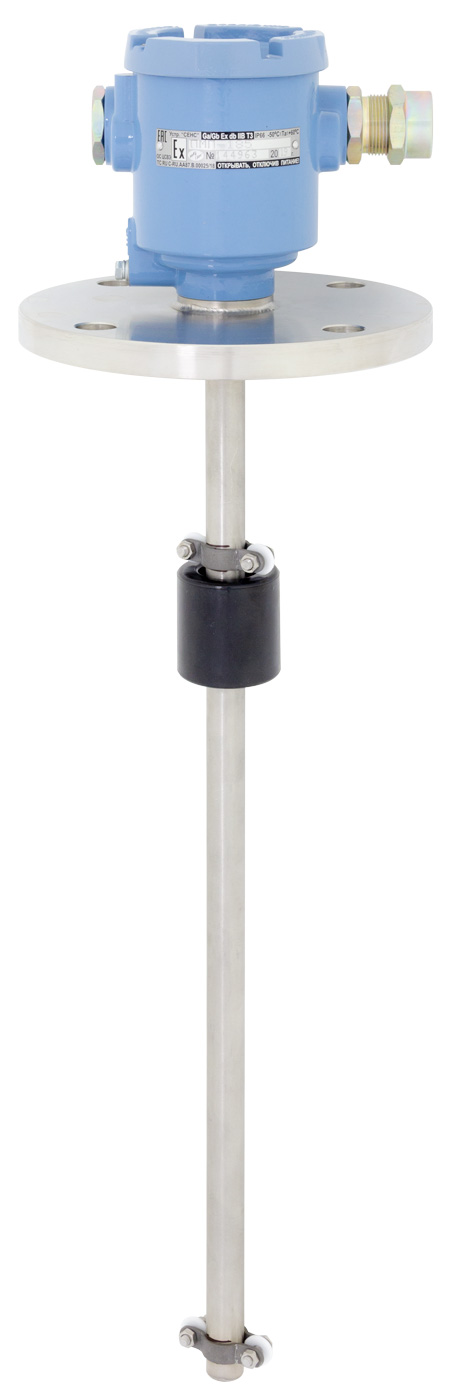

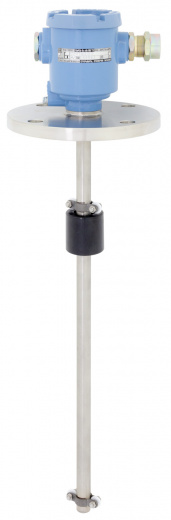

Датчик уровня ПМП-185
Предназначен для контроля уровня жидкости в нескольких точках (до 14) и может применяться при технологических операциях в системах автоматического управления и сигнализации
Особенности
- лёгкая интеграция в различные системы телематики
- антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
Устройство, принцип работы
В направляющей датчика находится металлический стержень, на котором винтами крепятся платы с герконами, количеством, соответствующим числу контрольных уровней. Платы последовательно соединяются двумя проводами, образуя переменный резистор, сопротивление которого определяется уровнем жидкости. Когда уровень жидкости минимален (все поплавки лежат на нижних ограничителях), образованная резисторами цепь имеет максимальное сопротивление. При повышении уровня поплавки поочередно всплывают, замыкая контакты герконов, которые шунтируют резисторы, и общее сопротивление цепи уменьшается. Сигнал уровня преобразуется контроллером в цифровой сигнал, который передается через интерфейс (по трехпроводной линии питания-связи «СЕНС»). Изменение значений контрольных уровней, при необходимости, осуществляется перемещением плат герконов по стержню и хомутов по направляющей. Также можно изменять число контрольных уровней.
Клеммы на плате контроллера предназначены для подключения трехпроводной линии питания-связи «СЕНС».
