Блок питания БП-9В-1А-ВЗ1

Особенности

• защита от перегрузки и короткого замыкания на выходе
• взрывобезопасное исполнение
• большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)

Описание

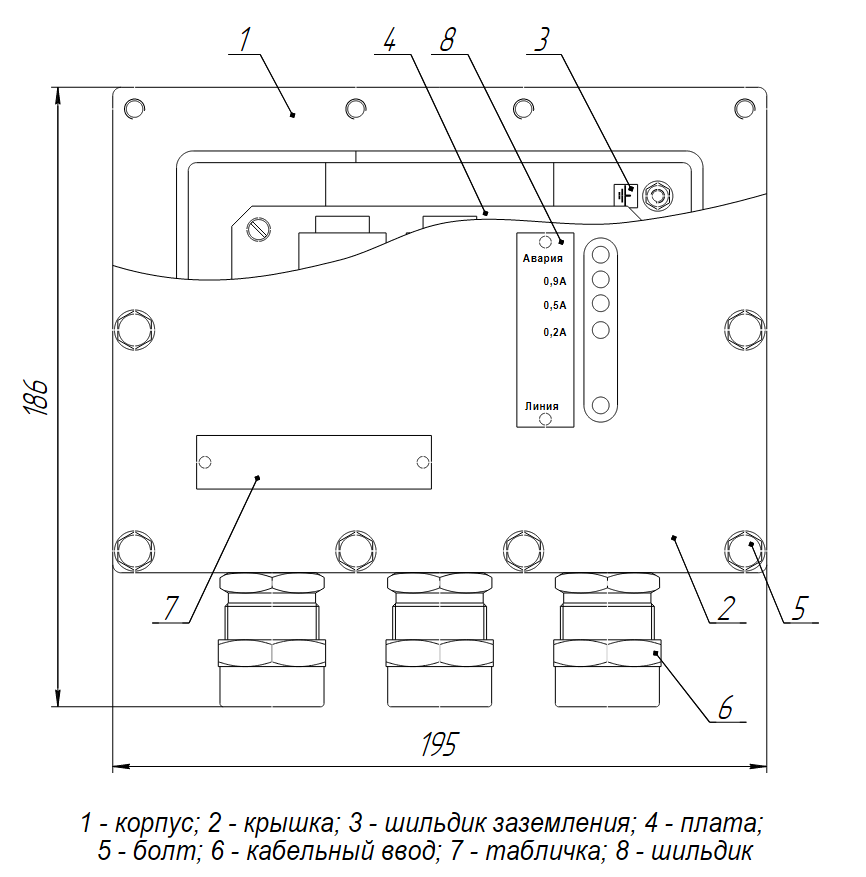

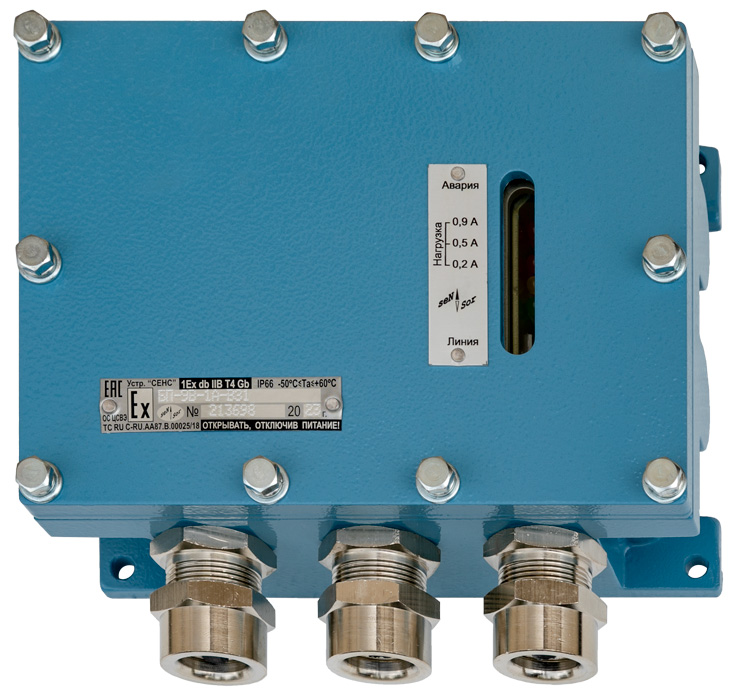

Изготавливается в литом взрывозащищённом корпусе из алюминиевого сплава АК7ч или АЛ9, имеет окисное фторидное электропроводное покрытие и покрыт краской. На крышке корпуса расположены смотровое окно, табличка с маркировкой взрывозащиты и шильд с характеристиками работы устройства. Внутри корпуса размещена плата с элементами схемы. Печатная плата, электронные элементы покрыты влагозащитным лаком. Снаружи корпус имеет болт заземления. Корпус изготавливается с кабельными вводами D12. На корпус может устанавливаться три, четыре или пять кабельных вводов.

Кабельные вводы могут устанавливаться без устройств крепления или комплектоваться креплениями защитной оболочки кабеля (металлорукава, бронекабеля, труб).

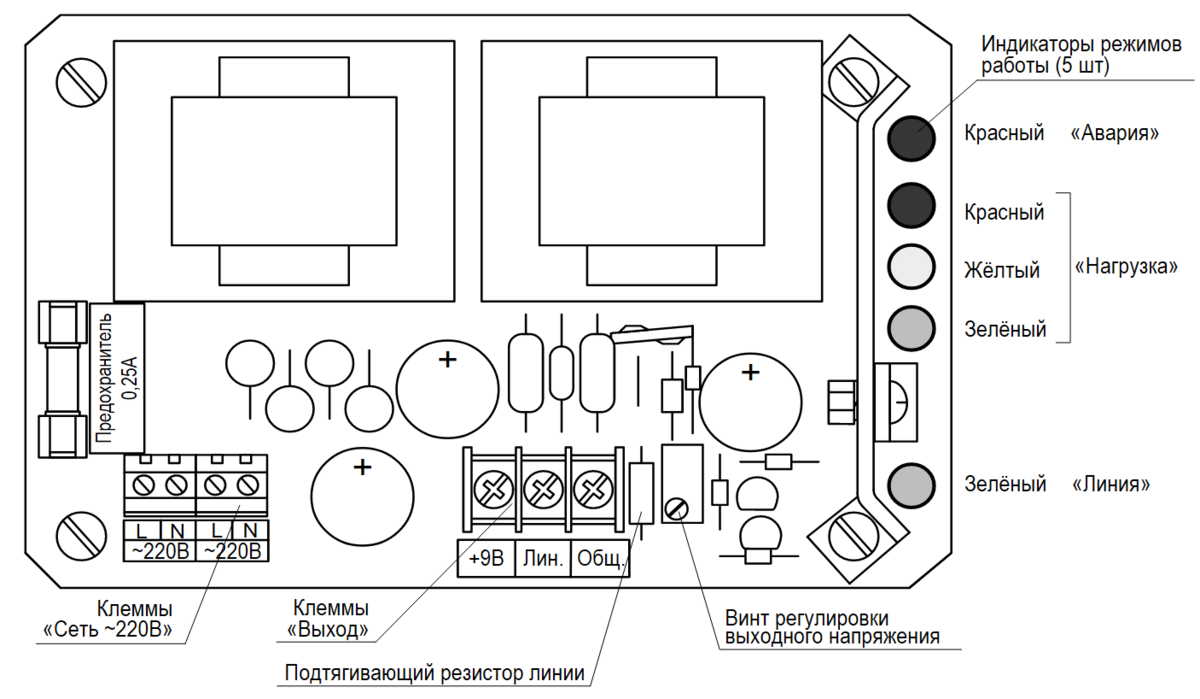

Для подключения используются две группы винтовых зажимов: «Сеть ~220В» (две пары винтовых зажимов «L» и «N») для подключения к сети электропитания ~ 220 В; и «Выход» ( «+9В», «Лин.», «Общ.») для подключения нагрузки – устройств СИ СЕНС (допускает «веерное» подключение устройств).

Для индикации режимов работы на лицевой панели расположены светодиоды, управляемые микроконтроллером: - «Авария» (красный, индицирует срабатывание самовосстанавливающегося предохранителя при перегрузке БП); - «Нагрузка» (зелёный, жёлтый и красный, индицируют степень токовой нагрузки выхода БП: мигающий зелёный – нагрузка менее 0,15 А; зелёный – нагрузка от 0,15 до 0,25 А; зелёный и жёлтый – нагрузка от 0,25 до 0,45 А (номинальный режим); желтый – нагрузка от 0,45 А до 0,6 А; желтый и красный – нагрузка от 0,6 до 0,8 А; красный – нагрузка от 0,8 до 1 А; мигающий красный – нагрузка более 1А); - «Линия» (зелёный, индицирует активность в линии связи). При напряжении менее 5 В индикатор погашен.
