Преобразователь аналоговых сигналов ПАС-ЛИН
Предназначен для аналого-цифрового преобразования одного из унифицированных сигналов тока (в диапазонах 0 - 5 мА, 0 - 20 мА, 4 - 20 мА) или напряжения (в диапазонах от -5 до +5 В или от -10 до +10 В) в цифровой сигнал линии СЕНС

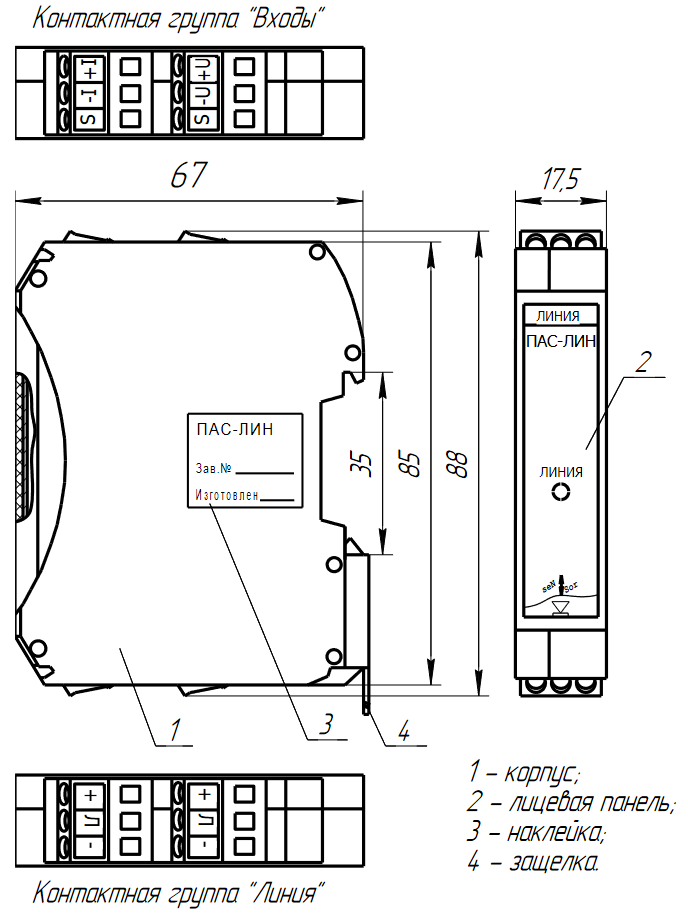

Выполнен в корпусе из ударопрочного полистирола, внутри которого расположена влагозащищённая плата с элементами схемы.

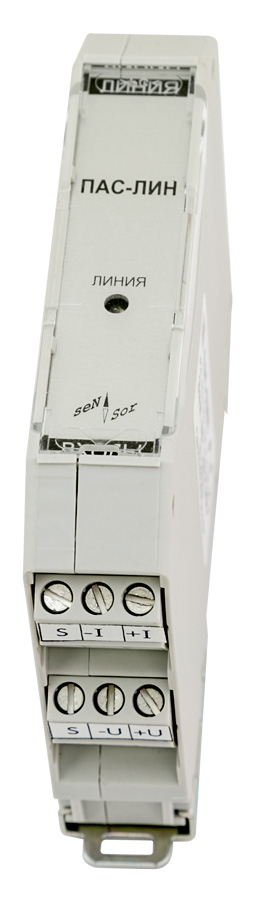

На лицевой панели за откидывающейся прозрачной пластиковой крышкой расположен светодиодный индикатор «ЛИНИЯ» оранжевого цвета свечения, который постоянно светится при наличии напряжения питания со стороны линии СЕНС и мигает при передаче в линию пакетов данных.
На верхней стороне корпуса находятся винтовые клеммные зажимы для подключения проводов линии СЕНС («+», «Л», «-»). На нижней – для подключения источников унифицированных сигналов тока («-I», «+I») или напряжения («-U», «+U»). Клеммы «S» предназначены для подключения оплётки экранированного кабеля.
Входы унифицированных сигналов гальванически изолированы от линии СЕНС. Контакты винтовых зажимов с одинаковыми обозначениями одной контактной группы электрически соединены.
На задней стороне корпуса расположена металлическая защелка для крепления на DIN-рейку.
Принцип работы
Унифицированный сигнал тока или напряжения преобразуется в соответствующее ему значение физической величины (например, уровня жидкости), и по запросу передаётся преобразователем в цифровую линию СЕНС.
Преобразователь обеспечивает демпфирование входного сигнала для фильтрации его резких скачков, а также поддержку гистерезиса (зоны нечувствительности к изменению значения) для предотвращения повторных сообщений о превышении одного из пороговых значений в случае незначительных колебаний измеряемой величины рядом с её пороговым значением.
Преобразователь позволяет контролировать до восьми пороговых значений измеряемой величины (верхние и нижние контрольные уровни) с выдачей в линию СЕНС сигналов о выходе измеряемого значения за пороговые. Эти сигналы используются сигнализаторами ВС для звуковой и (или) световой сигнализации и релейными блоками БК (БПК) для управления оборудованием.
Граничные значения входного унифицированного сигнала тока или напряжения и соответствующие им значения измеряемой физической величины задаются при настройке преобразователя. Также настраиваются единицы измерения, вид изменения сигнала (линейный или квадратичный), гистерезис и пороговые значения.
