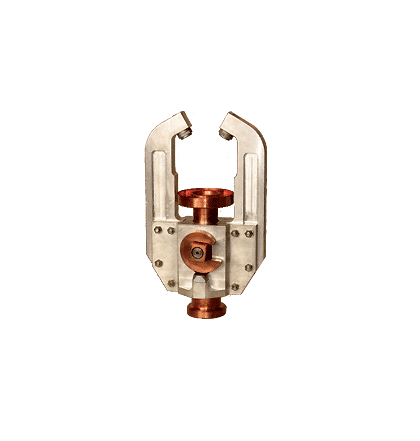

Захват кулачковый ЗК-20
Захват кулачковый ЗК-20 предназначен для подсоединения гибкого рукава к угловому вентилю ж/д вагона-цистерны при сливе-наливе сжиженных углеводородных газов
Захват ЗК-20 изготавливается из конструкционной стали с медным покрытием.
По устойчивости к воздействию климатических факторов внешней среды захват изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69.
Пример обозначения при заказе: ЗК-20 мф У1, где:
м - захват изготовлен из конструкционной стали с медным покрытием;
ф - прокладка для упротнения соединения захвата с вентилем ж/д вагона цистерны иготовлена из фторопласта;
У1 - климатическое исполнение.
1-кронштейн; 2-прокладка; 3-шток; 4-ось; 5-опора; 6-корпус; 7-прокладка; 8,9-кулачки
|
Параметр |
ЗК-20 |
|---|---|
|
Тип захвата |
кулачковый |
|
Максимальное давление при сливе-наливе, Мпа (кг/см2) |
2 (20) |
|
Время присоединения и отсоединения (суммарное) гибкого рукава к вентилю цистерны с помощью захвата, мин |
0,3 |
|
Габариты, мм |
115х178х285 |
|
Масса, кг |
3,2 |
