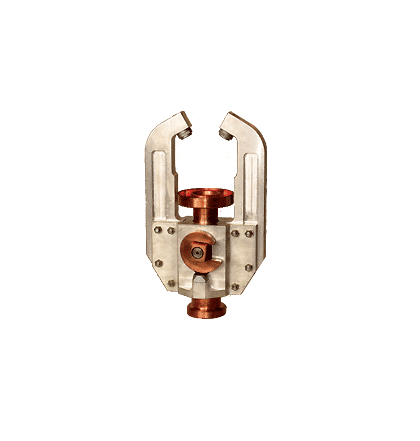

Захват кулачковый ЗК-18
Захват ЗК-18 используется для прямого подсоединения гибкого рукава к угловому вентилю ж/д цистерны при сливе и наливе сжиженных углеводородных газов
Захваты ЗК-18 изготавливаются в двух исполнениях: ЗК-18м - из конструкционной стали, с медным покрытием, ЗК-18н - из нержавеющей стали.
По устойчивости к воздействию климатических факторов внешней среды захват изготавливается в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.
Пример обозначения при заказе: ЗК-18м У1, где:
м - захват из конструкционной стали, с медным покрытием,
У1- климатическое исполнение.
Обозначения на рисунке:
- кронштейн,
- прокладка,
- шток,
- ось,
- опора,
- корпус,
- прокладка,
|
Параметр |
ЗК-18 |
|---|---|
|
Тип захвата |
кулачковый |
|
Максимальное давление при сливе-наливе, Мпа (кг/см2) |
2 (20) |
|
Время присоединения и отсоединения (суммарное) гибкого рукава к вентилю цистерны с помощью захвата, мин |
0,4 |
|
Габариты, мм |
285х178х115 |
|
Масса, кг |
3,5 |
- кулачки,
- кулачки.
