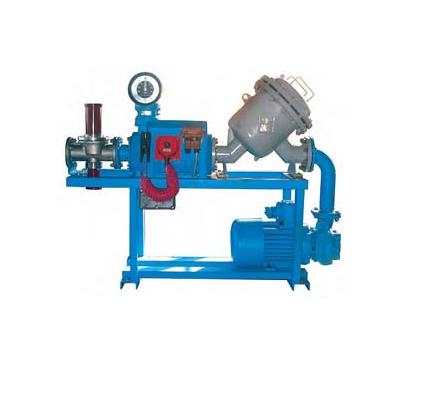

Счётно-дозирующий комплекс СДК–01 предназначен для измерения объёма и коммерческого отпуска заданной дозы нефтепродуктов при перекачке, сливе, наливе.
Дополнительное оснащение: обратный клапан, устройство верхнего налива нефтепродуктов в автоцистерны АСН–100А.
Счетно-дозирующий комплекс СДК-01 состоит из следующих элементов:
- электронасосного агрегата,
- фильтра,
- счетчика,
- регулирующего клапана,
- датчика уровня,
- заземляющего устройства,
- шкафа управления,
- пульта ДУ,
- кнопки пуск-стоп.
В дополнительное оснащение входит устройство верхнего налива АСН-100 А и обратный клапан.
Отпуск 100 литров в начале и по завершении слива/налива осуществляется в режиме низкого расхода. При отпуске заданного объема или при достижении определенного уровня налив автоматически прекращается.
1 — счетно-дозирующее устройство (СДУ); 2 — шкаф управления; 3* — обратный клапан; 4 — пульт управления; 5 — устройство съема сигналов; 6 — электронасос; 7* — устройство налива; 8 — счетное устройство; 9 — кабель связи; 10 — силовой кабель; 11 — устройство заземления автоцистерн; 12 — пост управления «пуск-стоп»; 13 — клеммная коробка; 14 — датчик предельного уровня; 15 — фильтр жидкости; 16 — болт заземления СДУ; 17* — тумба; 18 — клапан электромагнитный.
* — не входит в основной комплект;
** — размеры зависят от комплектации.
|
Параметр |
Назначение |
|---|---|
|
Диаметр условного прохода,мм2 |
100 |
|
Рабочее давление, Мпа, не более |
1,0 |
|
Диапазон расходов, м3/час |
18 – 100 |
|
Диапазон изменений вязкости,мм2 (сСт) |
0,55÷60 |
|
Минимальный объем жидкости при измерении, л |
200 |
|
Пределы допускаемой относительной погрешности измерений, объема, % |
±0,15 |
|
Дискретность измерений, л, не более |
1,0 |
|
Верхний предел разового учета пульта дистанционного управления, л |
99999 |
|
Верхний предел суммарного учета счетчика жидкости, л |
99999999 |
|
Температура окружающего воздуха |
|
|
для счетно-дозирующего устройства, °С |
От -40 до +50 |
|
для аппаратуры дистанционного управления, °С |
От +10 до +35 |
|
Электропитание |
|
|
напряжение, В |
380 (+10%÷15%) |
|
частота, Гц |
50±1 |
|
Потребляемая мощность, кВА |
11 |
|
Категория взрывозащищённости |
2ExdiIIBT4 |
|
Срок службы, лет |
10 |
|
Габариты, мм |
1650х535х1254 |
|
Масса, кг |
330 |
