Площадки обслуживания ПО
Площадки обслуживания ПО предназначены для безопасного перехода на цистерны и удобства проведения налива или слива нефти и нефтепродуктов, а также для других операций на объектах нефтепродуктообеспечения
Площадки обслуживания могут быть использованы в отраслях промышленности, имеющих необходимость доступа на авто- и ж/д- цистерны или другие объекты.
Особенности площадок обслуживания ПО
1) Обслуживание автоцистерн высотой от 2,5 до 3,9 метров и ж/д цистерн высотой от 3,7 до 4,8 метров;
2) Доступ на площадку обслуживания с нижнего уровня при помощи маршевой лестницы или с других конструкций при помощи переходной площадки;
3) Возможность исполнения мостика с 3, 4 или 5 ступенями;
4) Балансировка мостика при помощи пружинного компенсатора;
5) Фиксация мостика в гаражном и рабочем положении;
6) Возможна установка механизма перемещения мостика, для обеспечения передвижения мостика вдоль площадки обслуживания;
7) Возможна установка мостиков с одной или с двух сторон площадки обслуживания;
8) Возможно соединение нескольких площадок обслуживания между собой при помощи переходных площадок;
9) По желанию заказчика площадка обслуживания может комплектоваться датчиками гаражного и рабочего положений переходного мостика;
Площадка обслуживания может входить в состав других устройств, предназначенных для верхнего налива и слива или учета нефти и нефтепродуктов.
|
Время приведения мостика переходного в рабочее положение, сек, не более |
2 |
|
|---|---|---|
|
Усилие, прикладываемое к переходному мостику для приведения его: |
— в рабочее положение, Н (кгс), не более |
100 (10) |
|
— в гаражное положение, Н (кгс), не более |
300 (30) |
|
|
Рабочая нагрузка на настил рамы площадки обслуживания, Н (кгс), не более |
1670 (167) |
|
|
Рабочая нагрузка на ступень мостика переходного, Н (кгс), не более |
1200 (120) |
|
|
Рабочая нагрузка на ступень лестницы маршевой, Н (кгс), не более |
1200 (120) |
|
|
Обслуживающий персонал, чел. |
1 |
|
|
Назначенный срок службы устройства, лет |
10 |
|
|
Назначенный ресурс циклов мостика переходного, не менее |
5000 |
|
|

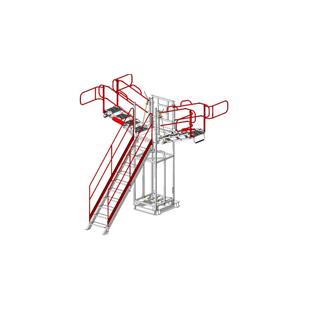

Габаритные размеры в сложенном положении (рисунок 1), мм, не более: |
длина |
6710 |
|
ширина |
1190 |
|
|
высота |
5220 |
|
|
Масса, кг, не более |
520 |
|
