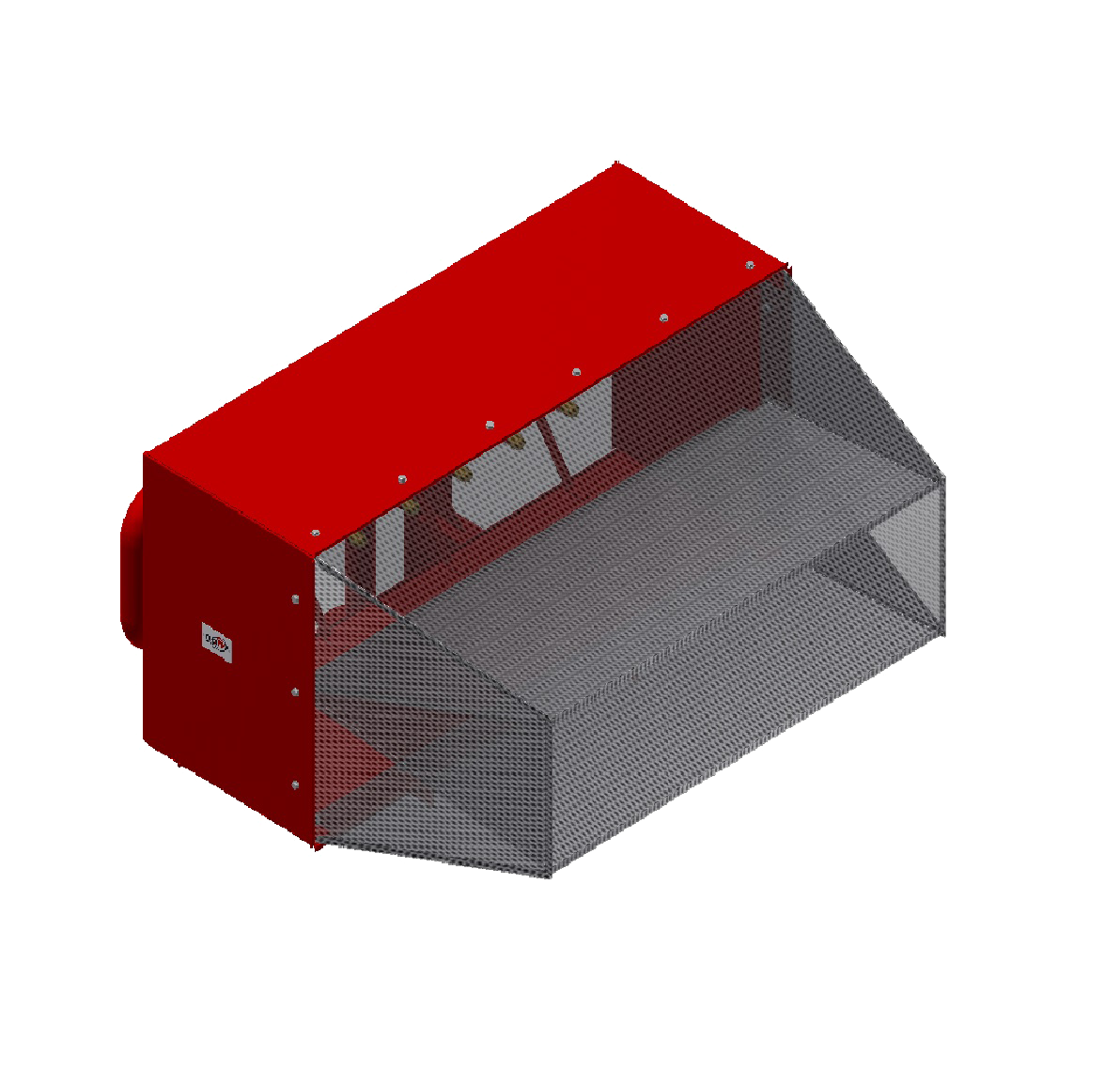

Генератор высокократной пены эжекционный "Фаворит", модификация Б

Отличительные преимущества:
• Наличие модификаций, позволяющих эффективно разместить генераторы над защищаемым объёмом с учётом его технологических и конструктивных особенностей (наличия кран-балок, ферм, колонн и т.д.);
• габаритные размеры (в некоторых случаях размеры уменьшены до 25% относительно импортных и отечественных аналогов);
• широкий типоряд по номинальным расходам, обеспечивающий соответствие расчётных и фактических характеристик установок объёмного пожаротушения и, как следствие, сокращение затрат на пенообразователь и ёмкости для его хранения, площадей насосных станций, пунктов приготовления раствора пенообразователя и т.д.

Производитель : Группа компаний "ПОЖНЕФТЕХИМ"

Страна происхождения : РФ

Генератор высокократной пены эжекционный (ГВПЭ) «Фаворит» предназначен для получения из водного раствора 1 %, 3 % или 6 %-го пенообразователя полидисперсной воздушно-механической пены высокой кратности.
Для получения раствора должен применяться специальный пенообразователь, предназначенный для получения высокократной пены, либо универсальный.
С учётом конструктивных особенностей защищаемых объектов ГВПЭ «Фаворит» выпускается в двух модификациях:
• модификация А – с приоритетом по длине;
• модификация Б – с приоритетом по ширине.

ГВПЭ «Фаворит» применяют в составе установок объёмного пенного пожаротушения закрытых зданий, помещений и сооружений (продуктовые насосные нефтеперекачивающие станции и другие помещения, связанные с обращением нефти и нефтепродуктов, различные склады товарно-материальных ценностей и т.д.), огороженных объёмов, для заполнения обвалований пеной и во многих других случаях.
По устойчивости к климатическим воздействиям ГВПЭ «Фаворит» соответствует исполнениям У, ХЛ, УХЛ, Т и ОМ по ГОСТ 15150-69.

Примечание
* ГВПЭ «Фаворит» могут быть изготовлены с любым значением номинального расхода в диапазоне 50-1000 л/мин при номинальном давлении 0,4 – 1,0 МПа.
** В зависимости от методики испытаний и качества пенообразователя. *
***  По заказу ГВПЭ «ФАВОРИТ» могут быть изготовлены с муфтовым соединением к растворопроводу или другими типами фланцев.

Генератор высокократной пены эжекционный «ФАВОРИТ», модификация Б состоит из следующих основных узлов и элементов:

1 - Распределительный коллектор.
2 - Корпус.
3 - Пеногенерирующая сетка.
4 - Присоединительный фланец.
5 - Платформа для крепления кронштейна (указывается при заказе).

Примечание:
По заказу фланец может быть выполнен в центральной части коллектора.

Габаритные размеры ГВПЭ «ФАВОРИТ», модификация Б

Примечание:
* В конструкцию устройства были внесены изменения с целью улучшения производительности и уменьшения габаритных размеров. Размер был изменён.
** Размер с предусмотренным присоединительным фланцем.

Платформа ГВПЭ «ФАВОРИТ» для крепления кронштейна, модификация Б

Присоединительные фланцы:

Примечание:
* По заказу ГВПЭ «ФАВОРИТ» могут быть изготовлены с муфтовым соединением к растворопроводу или другими типами фланцев.

Размеры присоединительных фланцев:

Конструкция типового кронштейна для ГВПЭ «ФАВОРИТ», модификация Б.

Основные размеры кронштейна для ГВПЭ-Б-50...250
L, H, W - габаритные размеры.
A, B - шаг отверстий для крепления к стене.
a, b - шаг отверстий для крепления ГВПЭ-А.

Основные размеры кронштейна для ГВПЭ-Б-300...1000
L, H, W - габаритные размеры.
A, B, C - шаг отверстий для крепления к стене.
a, b - шаг отверстий для крепления ГВПЭ-А.

Примечания:
1. Способ крепления кронштейна к несущей конструкции (стены, перегородки и т.д.) определяется проектировщиком. Крепеж в комплект поставки не входит.
2. Расчетное расстояние от оси подводящего раствопропровода до несущей конструкции (стены, перегородки и т.д.) для всех кронштейнов - 150мм.
Для расстояний, отличных от расчетного кронштейны могут быть изготовлены по отдельному заказу.

Материалы изготовления:

Климатическое исполнение У – ст. 20 с антикоррозийным покрытием;
Климатическое исполнение ХЛ, УХЛ – ст. 09Г2С с антикоррозийным покрытием;
Климатическое исполнение Т, ОМ – нержавеющая сталь;
Климатическое исполнение У, ХЛ, УХЛ, для работы на морской воде – нержавеющая сталь (по заказу указывается дополнительно).

Дополнительные сведения для проектирования:

Для защиты ГВПЭ от попадания посторонних механических включений и нарушения его работоспособности на входе рекомендуется установка пожарного фильтра универсального «ТАУЭР» ТУ 4854-012- 72410778- 07 с размером ячейки 2х2 мм.

Установка ГВПЭ «ФАВОРИТ» модификации Б может предусматриваться как горизонтально, так и вертикально.

Схема горизонтальной установки ГВПЭ «Фаворит» модификации Б с горизонтальным направлением подачи струй

Схема вертикальной установки ГВПЭ «Фаворит» модификации Б с горизонтальным направлением подачи струй

Схема вертикальной установки ГВПЭ «Фаворит» модификации Б с направлением подачи струй сверху вниз

Пример записи в спецификации и при заказе:

 ГВПЭ – 50/0,5-А «Фаворит», ГЦ, УХЛ, ТУ 4854-020-72410778-08, в комплекте с кронштейном для крепления.

 Расшифровка обозначения:

ГВПЭ – генератор высокократной пены эжекционный;

50 – номинальный расход, л/мин;
0,5 – номинальное давление, МПа;
А - модель А – модификация с приоритетом по длине;
Г - горизонтальная установка (В - вертикальная установка, Ц - с фланцем по центру коллектора (по заказу), ГМ - с присоединением на ГМ (по заказу);
Исполнение УХЛ - климатическое исполнение по ГОСТ 15150.
ТУ 4854-020- 72410778- 08 – номер технических условий;
В комплекте с кронштейном (указывается при необходимости).
Примечание: По заказу производится комплектация каждого ГВПЭ типовым кронштейном, ответным фланцем, уплотняющим и крепежными элементами.
