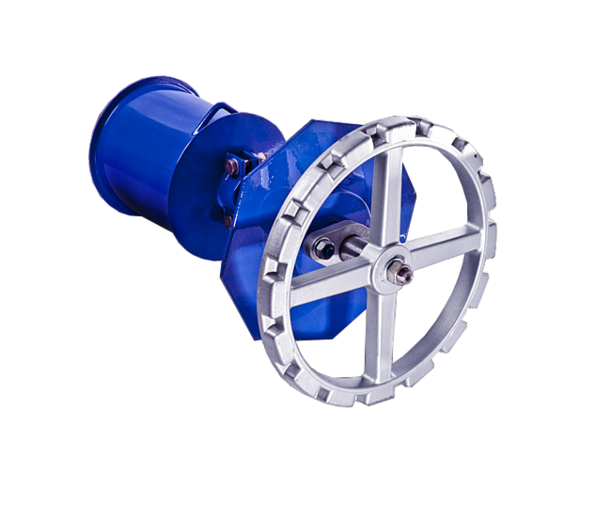

Механизм управления хлопушкой МУ–2
Механизм управления МУ-2 с электрическим приводом используется для открытия крышки хлопуши с условным проходом 400 и 600 мм, и для фиксации ее в открытом положении. Устанавливается над хлопушей и приемно-раздоточным патрубком на боковой стенке резервуара.
По климатическому исполнению изготавливается в модификациях Т и У, по категории размещения 1.
Устройство и технические характеристики механизма управления МУ-2
Обозначения на рисунке:
- корпус управления,
- вал,
- барабан,
- трос,
- штурвал,
- указатель,
- стопор,
- кронштейн,
- хлопуша,
- стенка резервуара.
Механизм управления МУ-2 состоит из корпуса 1, вала 2 и барабана 3, соединенного с крышкой хлопуши тросом 4. Вал присоединяется к электроприводу с наружной стороны резервуара. Электропривод имеет два редуктора и управляется при помощи пульта.
При температуре окружающей среды ниже -35ºС градусов управление МУ-2 необходимо осуществлять при помощи ручного дублера электропривода. Для его активации используется фиксатор 7.
| Характеристика МУ-2 | Величина |
|---|---|
| Диапазон условного прохода хлопушек, мм | 400-600 |
|
Габаритные размеры, мм. - длина L - ширина - высота H |
1676 385 570 |
| Масса, кг, не более | 108 |
| Мощность электродвигателя привода, кВт. | 0,090 |
